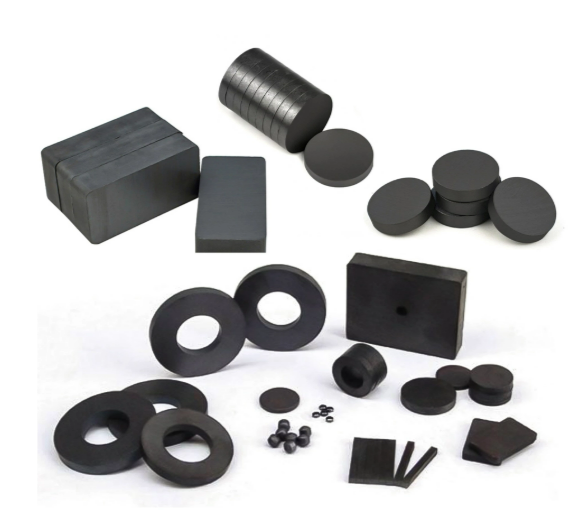

Nonostante l’aumento dei materiali delle terre rare, il magnete in ferrite rappresenta ancora oltre il 90% della produzione globale di magneti in peso. Questa continua posizione dominante deriva da catene di approvvigionamento altamente stabili e da un’estrema efficienza in termini di costi. Il nostro obiettivo in questa guida è demistificare il processo di produzione industriale dietro questi componenti. Vogliamo che i team di progettazione e approvvigionamento valutino meglio i costi degli utensili, i tempi di produzione e gli standard di controllo qualità.
Comprendere la distinzione tra metodi di stampaggio, come la pressatura a umido e a secco, è assolutamente essenziale. Riconoscere i vincoli di lavorazione post-processo è altrettanto importante per la sequenza temporale del progetto. Questa conoscenza fondamentale è fondamentale per specificare il giusto componente magnetico per specifiche applicazioni commerciali.
Punti chiave
Fondamenti materiali: la produzione commerciale si basa su un preciso processo di calcinazione di ossido di ferro e carbonato di stronzio o bario.
I metodi di formatura determinano le prestazioni: la 'pressatura a umido' produce magneti anisotropi più forti e altamente allineati, mentre la 'pressatura a secco' produce varianti isotrope convenienti.
Vincoli di lavorazione: poiché la ferrite è elettricamente isolante, il taglio del filo standard non riesce; la modellatura richiede utensili specializzati con rivestimento diamantato.
Rischi di restringimento: la sinterizzazione ad alta temperatura provoca un restringimento asimmetrico, richiedendo un rigoroso controllo di qualità per prevenire deformazioni e crepe nelle geometrie personalizzate.
Materie prime fondamentali e formulazione chimica
La creazione di un componente magnetico affidabile inizia molto prima della produzione in fabbrica. Si inizia con una formulazione chimica altamente controllata. È necessario capire cosa c'è dentro questi materiali per apprezzarne i limiti prestazionali sul campo.
I composti base
Gli ingredienti principali sono straordinariamente semplici e ampiamente disponibili. I produttori mescolano l'ossido di ferro (Fe2O3) con carbonato di stronzio (SrCO3) o carbonato di bario (BaCO3). L'ossido di ferro è essenzialmente ruggine purificata. Se combinato con lo stronzio o il bario, crea la struttura cristallina specifica necessaria per il magnetismo permanente. Le variazioni dello stronzio offrono in genere proprietà magnetiche leggermente migliori, rendendole la scelta predefinita per la maggior parte delle applicazioni moderne.
Additivi prestazionali
I composti base standard sono raramente utilizzati interamente da soli. Gli ingegneri introducono spesso nella miscela oligoelementi come cobalto e lantanio. Utilizziamo questi additivi prestazionali per manipolare attivamente le proprietà magnetiche del materiale. Nello specifico, aumentano la coercività. La coercività è la capacità del materiale di resistere alla smagnetizzazione se esposto a campi magnetici esterni o a freddo estremo. L'aggiunta di questi oligoelementi garantisce che il prodotto finale soddisfi rigorosi limiti industriali, in particolare nelle applicazioni automobilistiche e aerospaziali.
Stabilità della catena di fornitura
Queste abbondanti materie prime a base di ruggine forniscono una sicurezza senza pari della catena di approvvigionamento. Per evidenziare perché i magneti in ceramica di ferrite rimangono una scelta di base per una produzione scalabile, considera il confronto seguente.
Caratteristica del materiale | Materiali in ferrite | Terre rare (ad esempio, NdFeB) |
Abbondanza degli elementi base | Estremamente alto (ferro) | Limitato/geograficamente concentrato |
Volatilità dei prezzi | Molto basso | Alto (soggetto a shock di mercato) |
Costo materiale al Kg | Basso | Alto |
Puoi vedere come questa stabilità fondamentale protegga le operazioni manifatturiere su larga scala da improvvisi picchi di prezzo e carenze di materiali.
Il processo di produzione in 6 fasi
Trasformare le polveri grezze in un componente solido e funzionale richiede severi controlli termici e meccanici. Ecco il processo in sei fasi utilizzato negli impianti industriali di alto livello.
Passaggio 1: calcinazione e microfresatura
Le polveri chimiche grezze vengono prima miscelate e sottoposte a decomposizione termica, nota come calcinazione. Riscaldiamo la miscela in grandi forni a temperature comprese tra 1000°C e 1350°C. Questo intenso calore allontana l'anidride carbonica e crea un nuovo composto di ossido metallico. Tuttavia, in questa fase il materiale risultante è completamente non magnetico e altamente aggregato.
Segue una fase meccanica fondamentale: la microfresatura. Il materiale calcinato viene frantumato e macinato fino a ottenere una polvere straordinariamente fine. Lo standard del settore richiede la riduzione di queste particelle a meno di 2 micron. Per contesto, un capello umano è largo circa 75 micron. Lo maciniamo così finemente per garantire che ogni singola particella costituisca un unico dominio magnetico. Se le particelle sono troppo grandi, all’interno di un singolo grano si formano più domini magnetici, che indeboliscono gravemente l’emissione magnetica finale.
Passo 2: Formatura e Pressatura (La Decisione di Allineamento)
Una volta che la polvere raggiunge la dimensione microscopica richiesta, passa alla fase di pressatura. Qui è dove si decidono le caratteristiche prestazionali fondamentali del componente.
Pressatura a secco (isotropica): in questo metodo, la polvere secca viene pressata in uno stampo senza campo magnetico esterno e senza umidità. Poiché le particelle non sono costrette ad un allineamento specifico, il magnete risultante è isotropo. Ha una capacità di magnetizzazione multidirezionale. Questo approccio offre costi di attrezzatura inferiori e ritmi di produzione più rapidi, ma produce un’energia magnetica complessiva inferiore.
Pressatura a umido (anisotropica): se sono necessarie prestazioni elevate, la polvere viene miscelata in un impasto liquido a base d'acqua. Pressiamo questo impasto liquido all'interno di uno stampo applicando un massiccio campo magnetico esterno. L'umidità agisce come un lubrificante cruciale. Permette ai cristalli microscopici di ruotare fisicamente e di allinearsi perfettamente con il campo magnetico esterno. Quando la pressa spreme l'acqua, questo stato altamente allineato viene bloccato. Il risultato è una forza magnetica superiore e altamente direzionale.
Fase 3: pre-sinterizzazione e manipolazione del corpo verde
Subito dopo la pressatura, il materiale forma quello che noi chiamiamo un 'corpo verde'. Mantiene la sua forma, ma è eccezionalmente fragile. Sembra un po' come il gesso fitto.
La movimentazione di corpi verdi presenta rischi di produzione significativi. Per mantenere l'integrità strutturale prima della fusione termica, le strutture seguono protocolli rigorosi:
Estrazione automatizzata: i bracci robotici rimuovono delicatamente i corpi verdi dalla pressa per evitare danni dovuti alla manipolazione umana.
Controllo climatico: conserviamo i corpi in ambienti climatizzati per far evaporare lentamente l'umidità residua. L'essiccazione rapida provoca microfratture.
Isolamento delle vibrazioni: i sistemi di trasporto sono smorzati. Anche piccole vibrazioni possono causare lo sgretolamento dei bordi non sinterizzati.
Passaggio 4: sinterizzazione ad alta temperatura
I delicati corpi verdi entrano ora nel forno di sinterizzazione ad alta temperatura. Li riscaldiamo lentamente a temperature comprese tra 1100°C e 1300°C. Questa è la fase di fusione.
Durante la sinterizzazione la trasformazione fisica è assoluta. Le particelle microscopiche si fondono letteralmente insieme. La densità del materiale aumenta notevolmente, chiudendo i pori microscopici interni. Al termine di questo ciclo termico, la struttura ceramica finale è definitivamente indurita. Passa da un fragile pezzo di polvere compattata a una ceramica dura e densa.
Passaggio 5: lavorazione e dimensionamento del diamante
La ceramica risultante è altamente fragile. È anche un ottimo isolante elettrico. Queste due realtà meccaniche determinano il modo in cui gestiamo la modellatura post-processo.
Poiché non conduce elettricità, l’elettroerosione a filo convenzionale (Wire EDM) semplicemente non può essere utilizzata. Non è possibile tagliarlo nemmeno con i normali utensili in acciaio, poiché la ceramica è troppo dura. Invece, la modellatura richiede utensili da taglio e mole specializzate con rivestimento diamantato. I produttori utilizzano acqua di raffreddamento pesante durante la rettifica per evitare fratture dovute al calore. Attraverso la precisa lavorazione del diamante, possiamo ottenere tolleranze dimensionali standard, che in genere si attestano a +/- 0,25 mm o +/- 3% a seconda della geometria specifica.
Passaggio 6: magnetizzazione alla saturazione
Anche dopo la sinterizzazione e la lavorazione meccanica, la parte ceramica è essenzialmente inerte. Possiede il potenziale per il magnetismo, ma non genera alcun campo magnetico attivo.
Nella fase finale, posizioniamo la ceramica inerte all'interno di una bobina magnetizzante personalizzata. Un enorme banco di condensatori si scarica, esponendo la parte a un breve, immenso impulso elettrico. Questo campo localizzato costringe tutti i domini microscopici ad allinearsi permanentemente. Il componente raggiunge istantaneamente la completa saturazione magnetica, diventando un prodotto perfettamente funzionante.
Sfide ingegneristiche: restringimento, deformazione e fessurazione
La produzione di ceramica dura su larga scala comporta profonde sfide ingegneristiche. Il problema più critico avviene in modo invisibile durante la fase di sinterizzazione ad alta temperatura.
La realtà della contrazione
Quando i corpi verdi si fondono nella fornace, si restringono man mano che la loro densità aumenta. Tuttavia, questo non è uniforme. Ci troviamo di fronte alla sfida ingegneristica del ritiro asimmetrico.
I materiali anisotropi si restringono in modo diverso a seconda della direzione del loro orientamento cristallino. Possono restringersi fino al 35% nella direzione del loro orientamento magnetico, ma solo circa il 10% sull'asse perpendicolare. Se provi a pressare una forma complessa e intricata, questi tassi di ritiro radicalmente diversi creano un immenso stress termico interno. La parte si deformerà gravemente o, peggio, si frantumerà completamente all'interno del forno.
Mitigazione dei difetti
I produttori di alto livello non stampano direttamente forme altamente complesse se possono evitarlo. Invece, mitigano i rischi di rottura attraverso la pressatura dei blocchi. Pressano blocchi eccezionalmente grandi dove le dimensioni laterali superano di gran lunga lo spessore. Poiché il blocco è geometricamente semplice, sopravvive al ritiro asimmetrico durante la sinterizzazione senza deformarsi. Una volta che il blocco è completamente raffreddato e stabilizzato, utilizzano utensili da taglio diamantati per suddividerlo nelle geometrie più piccole e specifiche richieste.
Valutazione dei magneti in ferrite per il tuo progetto
Prima di impegnarsi in un ciclo di produzione, è necessario valutare in che modo questi materiali si allineano ai vincoli dell'applicazione specifica.
Rapporto costi/prestazioni
È necessario bilanciare il costo eccezionalmente basso di questo materiale con l'emissione magnetica estremamente elevata delle alternative alle terre rare come il neodimio (NdFeB). Di seguito è riportato un grafico riassuntivo che illustra questa dinamica.
Metrica di valutazione | Componente di ferrite | Neodimio (NdFeB) |
Costo iniziale delle materie prime | Molto basso | Alto |
Forza di attrazione magnetica | Moderare | Estremamente alto |
Volume richiesto | È necessario uno spazio più ampio | Spazio compatto consentito |
Resistenza innata alla corrosione | Eccellente (senza placcatura) | Scarso (richiede placcatura) |
Utensili e forme personalizzate
Dobbiamo avvisare gli acquirenti riguardo alle geometrie personalizzate. Sebbene la materia prima in sé sia incredibilmente economica, la creazione di stampi per presse personalizzati comporta elevati costi iniziali di attrezzaggio. Inoltre, la lavorazione intensiva dei diamanti per forme complesse fa salire rapidamente il prezzo unitario. Se riesci a progettare il tuo prodotto per utilizzare forme standard di blocchi, dischi o anelli, eviterai questi pesanti investimenti iniziali.
Vantaggi dell'ambiente operativo
Dove questo materiale eccelle davvero è negli ambienti difficili. Poiché il processo di produzione ossida fondamentalmente la materia prima, vanta un'innata resistenza alla corrosione. È già ossidato, il che significa che non può 'arrugginire' ulteriormente. Ciò elimina la necessità di costose placcature superficiali, rendendolo ideale per applicazioni marine ed esterne. Inoltre, offre soglie elevate di temperatura operativa, funzionando in modo affidabile in ambienti fino a 250°C senza subire smagnetizzazione irreversibile.
Conclusione
Comprendere la produzione industriale di ferrite offre un enorme valore strategico. Garantisce che il tuo team di ingegneri progetti componenti che siano effettivamente producibili. Aiuta inoltre l'approvvigionamento a definire aspettative di budget realistiche per attrezzature complesse.
Mentre pianifichi il tuo prossimo ciclo di produzione, tieni a mente questi passaggi successivi attuabili:
Definisci la temperatura operativa massima assoluta che il tuo componente dovrà affrontare.
Calcola lo spazio massimo del volume disponibile nel tuo assieme; ricorda, avrai bisogno di una parte fisicamente più grande rispetto alle alternative delle terre rare.
Determina se hai bisogno della flessibilità multidirezionale della pressatura a secco o della pura potenza della pressatura a umido.
Consulta tempestivamente il tuo partner di produzione per vedere se le dimensioni standard possono sostituire le geometrie personalizzate per evitare costi aggiuntivi per la lavorazione dei diamanti.
FAQ
D: Posso produrre da solo un magnete in ferrite (fai-da-te)?
R: No, creare una versione di livello commerciale è quasi impossibile al di fuori di un ambiente industriale. Le miscele fai-da-te si basano su polvere di ossido di ferro mescolata con resine o leganti. Poiché non dispongono di una pressa industriale ad alta pressione, di un forno di sinterizzazione a 1300°C e di una bobina di saturazione ad alta tensione, le versioni fai-da-te soffrono di porosità estrema. Producono una densità di flusso trascurabile rispetto ai gradi commerciali.
D: Perché i magneti in ceramica di ferrite non richiedono un rivestimento protettivo?
R: I processi di calcinazione e sinterizzazione ad alta temperatura creano efficacemente un materiale ceramico densamente ossidato. Poiché gli ingredienti principali hanno già subito un'ossidazione completa all'interno del forno, il componente finale non può 'arrugginire' o ossidarsi ulteriormente. Ciò lo rende naturalmente immune alla normale corrosione ambientale, eliminando completamente la necessità di nichelatura o zincatura.
D: Quali sono le tolleranze di lavorazione standard per un magnete in ferrite finito?
R: Immediatamente dopo il processo di sinterizzazione, le dimensioni 'come sinterizzato' sono relativamente lente e in genere rientrano tra il +/- 2% e il 3% della dimensione target. Tuttavia, la rettifica del diamante post-sinterizzazione può raggiungere tolleranze commerciali molto più strette. A seconda dell'asse specifico e della geometria complessiva, gli utensili diamantati possono ridurre la precisione da +/- 0,1 mm a 0,25 mm.
