Ingegneri e produttori necessitano costantemente di una forza di tenuta robusta e localizzata in vincoli spaziali molto ristretti. I magneti grezzi standard spesso si frantumano sotto l'impatto meccanico diretto o non riescono a fornire una presa sufficiente durante l'uso industriale pesante. I magneti con base in acciaio risolvono efficacemente questo preciso problema strutturale. Racchiudono un solido magnete permanente all'interno di un robusto guscio in acciaio lavorato.
Questo design intelligente protegge il materiale magnetico interno altamente fragile da crepe o scheggiature. Inoltre reindirizza intenzionalmente il campo magnetico interno verso un"area specifica. Ciò amplifica notevolmente il potere di tenuta su una singola faccia attiva.
Questa guida tecnica completa analizza i meccanismi fisici fondamentali di questi gruppi di supporto specializzati. Imparerai a conoscere i diversi materiali magnetici e gli stili di montaggio intelligenti disponibili oggi. Esploreremo anche criteri di valutazione critici e rischi di fallimento comuni da evitare. Ciò garantisce di specificare l"esatto gruppo magnetico necessario per la vostra applicazione commerciale o industriale.
Punti chiave
Circuito magnetico focalizzato: il guscio in acciaio reindirizza il campo magnetico su un'unica faccia attiva, aumentando significativamente la forza di trazione diretta rispetto ai magneti grezzi della stessa dimensione.
Sensibilità al traferro: poiché il campo magnetico è superficiale e concentrato, i magneti con base in acciaio richiedono un contatto diretto e a filo con l'acciaio piatto; anche rivestimenti sottili o piccoli spazi d'aria riducono gravemente la capacità di ritenzione.
Selezione specifica per l'applicazione: la scelta del magnete con base in acciaio giusto richiede materiale di bilanciamento (neodimio e ferrite), limiti di temperatura operativa e stile di montaggio (svasato, filettato o con perno).
Forza di taglio e di trazione: la forza di taglio reale (resistenza allo scorrimento) è in genere solo il 20-30% della forza di trazione verticale dichiarata.
Cos"è un magnete con base in vaso? (La definizione ingegneristica)
Per comprendere appieno questi strumenti, dobbiamo prima guardare alla loro costruzione fisica. Gli ingegneri definiscono i magneti in vaso per il loro esclusivo assemblaggio interno in tre parti. Il componente principale è costituito da un magnete permanente standard. Questo nucleo si trova comodamente all'interno di un involucro in acciaio lavorato, universalmente noto nel settore come 'pentola'. Infine, un distanziatore non magnetico separa completamente il magnete dal suo alloggiamento in acciaio. I produttori utilizzano generalmente ottone, rame o plastica industriale per questo anello critico. Questa barriera non magnetica impedisce al magnete interno di cortocircuitare contro il proprio guscio protettivo.
Questo design chiuso offre enormi vantaggi in termini di durata per ambienti gravosi. I tipici materiali magnetici ad alta resistenza come il neodimio e la ferrite sono intrinsecamente fragili. Si rompono facilmente sotto l"impatto meccanico o la pressione improvvisa. La coppa d"acciaio circostante funge da scudo corazzato per il fragile nucleo. Assorbe colpi ripetuti, vibrazioni e maneggiamenti bruschi durante l"uso industriale. Gli operai possono far cadere o sbattere il gruppo contro superfici metalliche senza frantumare il materiale attivo all"interno.
Inoltre, potrete ottenere una notevole efficienza in termini di costi durante gli appalti su larga scala. Poiché il guscio in acciaio amplifica attivamente il campo magnetico localizzato, si ottengono prestazioni più elevate con meno materia prima. È necessario un volume molto più piccolo di costoso materiale delle terre rare per ottenere la forza di tenuta desiderata. Questa distinta ottimizzazione del volume aiuta a bilanciare efficacemente i budget dei componenti su scala di produzione, consentendo una presa più forte senza il prezzo elevato di un enorme magnete grezzo.
Come funzionano i magneti con vaso? Il circuito magnetico spiegato
Per comprendere la fisica reale è necessario osservare da vicino il reindirizzamento del flusso magnetico. Possiamo spiegarlo senza inutili giri di parole. Il guscio esterno in acciaio funge da condotto altamente efficiente per le linee di flusso magnetico. In un magnete grezzo standard, queste linee si irradiano da ogni lato. In un gruppo pentola, il guscio di acciaio cattura le linee di flusso che si irradiano dal retro e dai lati del magnete interno. Reindirizza attivamente queste linee catturate direttamente verso la faccia anteriore.
Questo reindirizzamento deliberato crea quello che gli ingegneri chiamano effetto a circuito chiuso. Sia il polo Nord che quello Sud agiscono efficacemente insieme su un"unica superficie di serraggio. Ottieni un campo magnetico altamente concentrato focalizzato interamente sul viso attivo. La potenza di tenuta diretta aumenta notevolmente perché tutta l"energia magnetica disponibile colpisce simultaneamente il metallo bersaglio.
Tuttavia, quando si utilizza questa tecnologia si deve affrontare un compromesso fisico necessario. Ottieni una forza di presa superiore con il contatto diretto, ma sacrifichi completamente la portata magnetica. Il campo concentrato rimane estremamente superficiale. Non può attrarre efficacemente oggetti a distanza. Il gruppo richiede un contatto diretto e a livello per funzionare correttamente. Se devi estrarre un pezzo di metallo da due pollici di distanza, questo è lo strumento sbagliato per il lavoro. Se devi bloccare un apparecchio a filo con una parete in acciaio, è la soluzione perfetta.

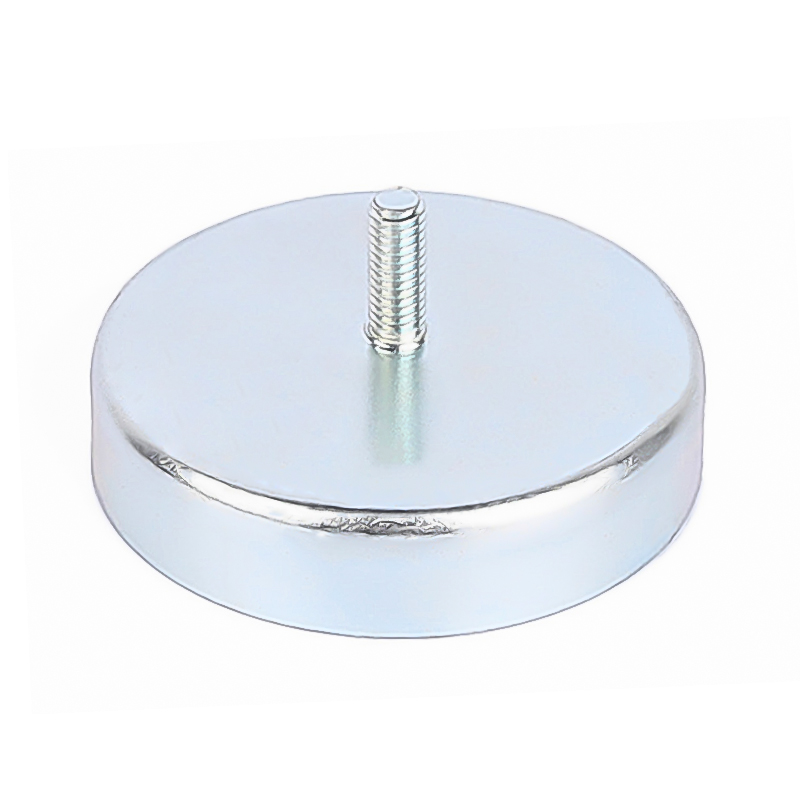

Tipi di magneti con base in acciaio: trovare il montaggio e il materiale corretti
I produttori classificano questi strumenti di serraggio in base alle configurazioni di montaggio e ai materiali del nucleo interno. La scelta della giusta soluzione di integrazione determina la facilità con cui il magnete si attacca al progetto più ampio del prodotto.
Per configurazione di montaggio (soluzioni di integrazione)
A testa svasata/foro passante: presentano un foro centrale lavorato per accettare una vite a testa piatta. Sono ideali per il montaggio ad incasso su superfici non magnetiche. I falegnami li usano costantemente per l'ebanisteria. I macchinisti si affidano a loro per costruire maschere personalizzate e dispositivi di fissaggio in cui la testa della vite deve trovarsi sotto la superficie magnetica.
Filettatura interna (estremità/femmina): presentano un collare in acciaio rialzato o un foro filettato contenente filettature femmina. Sono progettati specificamente per il collegamento di hardware secondario. Puoi facilmente avvitare ganci, occhielli o aste filettate direttamente sul retro del magnete. Funzionano perfettamente per appendere segnaletica o instradare cavi a soffitto.

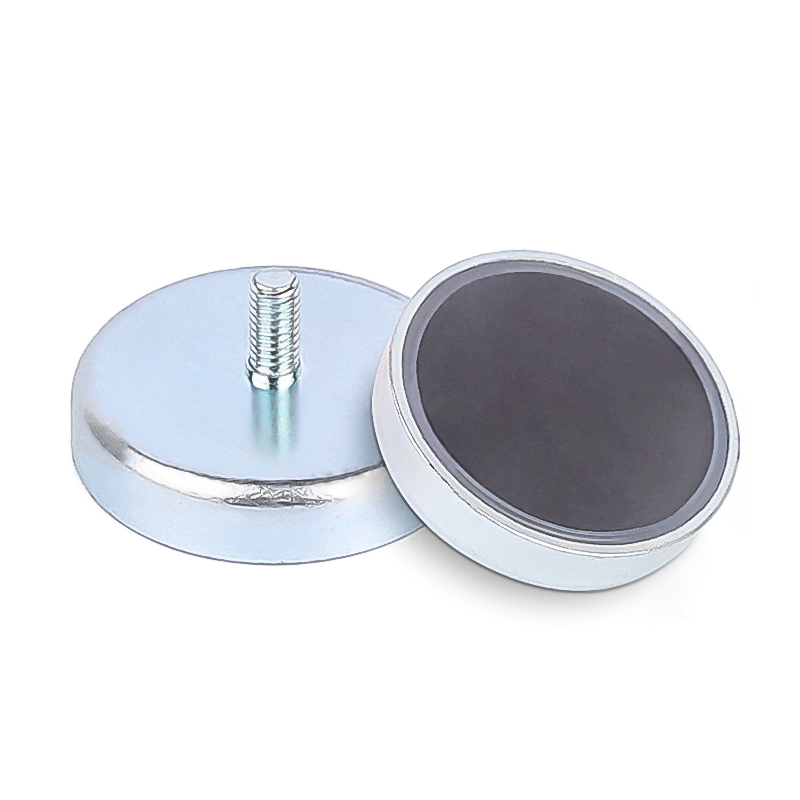

Filettatura esterna (perno/maschio): includono un'asta filettata sporgente fissata saldamente al retro della coppa in acciaio. Sono ideali per l'inserimento diretto nei fori prefilettati sulla base della macchina. Puoi anche spingere il perno attraverso un foro praticato in una lamiera e fissarlo saldamente con un dado esagonale standard.
Per materiale magnetico (valutazione delle prestazioni e dei costi)
Il materiale del nucleo interno determina sia i limiti ambientali che la resistenza complessiva dell"assieme. La tabella seguente mette a confronto le tre opzioni principali utilizzate nella produzione industriale.
Tipo materiale
Rapporto di forza
Temperatura massima
Miglior profilo dell"applicazione
Neodimio (NdFeB)
Più alto
~80°C (standard)
Spazi compatti che richiedono una presa massiccia. Vulnerabile al calore e alla corrosione senza rivestimenti speciali.
Ferrite (ceramica)
Moderare
Fino a 250°C
Applicazioni di massa convenienti. Eccellente resistenza naturale alla corrosione. Ingombro fisico più ingombrante.
SmCo & Alnico
Alto/moderato
300°C – 500°C
Impianti aerospaziali di nicchia o industriali pesanti. Sono richieste temperature estreme e stabilità chimica.
Criteri di valutazione: definizione dei limiti di dimensionamento e prestazioni
Gli ingegneri spesso commettono errori critici durante la lettura delle specifiche del produttore. È necessario specificare il dimensionamento in base alla realtà operativa, non solo ai numeri di laboratorio. Le valutazioni del produttore rappresentano la forza di trazione verticale massima assoluta in condizioni perfette.
Testano questi gruppi su acciaio dolce spesso, perfettamente piatto e non verniciato. La macchina di prova si solleva perfettamente. La tua applicazione nel mondo reale probabilmente differirà in modo significativo. Se il tuo bersaglio in acciaio è curvo, sporco o verniciato, non raggiungerai mai la forza massima dichiarata. È necessario integrare un generoso fattore di sicurezza nelle specifiche iniziali.
Il fattore di forza di taglio rappresenta un’altra massiccia svista ingegneristica. La resistenza allo scorrimento rimane drasticamente inferiore rispetto alla trazione verticale diretta. Quando monti un magnete su una parete verticale, la gravità spinge verso il basso la superficie del magnete. La capacità di taglio reale di solito è pari solo a un quinto o un terzo del valore verticale dichiarato. Se la resistenza al taglio è fondamentale per il tuo progetto, ti consigliamo vivamente di specificare varianti rivestite in gomma. È inoltre possibile progettare labbri di attrito fisico o arresti meccanici nell"assieme. Queste barriere fisiche impediscono completamente lo scivolamento verso il basso.
Lo spessore del materiale target è molto importante a causa della fisica della saturazione magnetica. Ogni lamiera possiede un limite massimo di assorbimento del flusso.
Un gruppo vaso valutato per 50 kg non riuscirà completamente a sostenere quel peso se lo si fissa a una sottile lamiera automobilistica.
Il metallo sottile semplicemente non può assorbire l"intero campo magnetico generato dall"assemblaggio.
Il flusso magnetico in eccesso fuoriesce attraverso la parte posteriore della sottile lamiera.
Una volta che il metallo è saturo, l"eventuale potenza magnetica aggiuntiva viene completamente sprecata e la forza di tenuta diminuisce immediatamente.
Rischi di implementazione e ostacoli all"adozione
Gli ingegneri devono pianificare in modo proattivo la vulnerabilità del traferro. Poiché il campo magnetico è poco profondo e fortemente concentrato, non si dovrebbero mai utilizzare questi gruppi su superfici molto irregolari. I metalli verniciati in modo spesso e le travi di ferro arrugginite causano un rapido cedimento della tenuta. Il campo di flusso richiede un contatto assolutamente raso. Anche un piccolo traferro di 1 mm può ridurre la forza di trazione totale di oltre il 50%. È necessario tenere conto degli strati di verniciatura a polvere o dello spessore della placcatura quando si calcola la forza di presa finale.
Il degrado termico introduce un altro serio ostacolo negli ambienti di produzione. Gli spazi industriali ad alto calore comportano rischi estremi per i nuclei magnetici standard. Le opzioni standard al neodimio si degradano molto rapidamente sopra gli 80°C. Specificarli per macchine per lo stampaggio a iniezione a caldo, forni commerciali o postazioni di saldatura garantisce guasti rapidi. Subiranno una smagnetizzazione permanente. Una volta che il nucleo supera la soglia di temperatura specifica, non recupererà la sua forza nemmeno dopo essersi raffreddato. Verificare sempre le temperature operative prima di finalizzare un ordine di acquisto.
La corrosione e l"esposizione chimica richiedono precauzioni simili. I gusci in acciaio standard inevitabilmente arrugginiranno all"aperto. Gli ambienti marini e le aree di lavaggio chimico distruggono rapidamente l"acciaio al carbonio di base. È necessario proporre strategie di mitigazione distinte per sopravvivere a questi spazi.
Gli involucri in acciaio inossidabile resistono efficacemente all"umidità mantenendo il circuito magnetico. I rivestimenti in gomma forniscono una tenuta stagna attorno all"intero guscio, sebbene introducano un piccolo traferro permanente. I nuclei di ferrite resistono naturalmente all"ossidazione interna, rendendoli ideali per un"esposizione prolungata all"esterno dove le dimensioni più ingombranti rimangono accettabili.
Selezione e approvvigionamento: passaggi successivi per gli acquirenti
Gli acquirenti devono definire chiaramente le specifiche esatte del prodotto prima di rivolgersi a qualsiasi produttore. Richieste vaghe portano a una scarsa corrispondenza dei componenti. Fornisci una lista di controllo tecnica completa al tuo fornitore.
Innanzitutto, determina la forza di trazione minima richiesta e applica un moltiplicatore di sicurezza. Successivamente, identifica la temperatura operativa massima assoluta nella tua struttura o nell"ambiente di utilizzo finale. Misura attentamente l"impronta dimensionale disponibile per garantire che l"assemblaggio si adatti al tuo spazio fisico. Seleziona il metodo di montaggio ideale tra le opzioni elencate in precedenza. Infine, documentare tutte le condizioni ambientali, inclusa potenziale umidità, nebbia salina e sostanze chimiche abrasive.
La prototipazione previene errori di produzione incredibilmente costosi successivamente lungo la linea. Consigliamo vivamente di testare prima un piccolo lotto. Valutare i campioni rigorosamente in condizioni reali. Utilizza il materiale esatto della superficie target anziché un blocco di prova incontaminato. Tieni conto dello spessore specifico della vernice e della ruvidità della superficie. Testare i gruppi ai loro reali angoli operativi per verificare la resistenza al taglio. Completa questa convalida fisica prima di impegnarti in una massiccia produzione di massa.
La verifica dei fornitori garantisce un controllo di qualità coerente e a lungo termine. Cercare attentamente i fornitori che offrono la completa tracciabilità dei materiali dei loro gradi magnetici. Dovrebbero fornire capacità di assemblaggio personalizzate affidabili per applicazioni strutturali uniche. Richiedi una documentazione trasparente sui test di pull prima di firmare i contratti. I produttori affidabili di magneti con base in acciaio condividono apertamente le loro esatte metodologie di test di laboratorio. Saranno lieti di aiutarti a modificare le tue specifiche se i tuoi calcoli iniziali si rivelano errati.
Conclusione
I magneti con base in acciaio servono come strumenti di serraggio altamente specializzati e non come soluzioni universali per ogni esigenza magnetica.
Il loro circuito magnetico chiuso fornisce un"enorme potenza di tenuta diretta ma elimina efficacemente l"attrazione a distanza.
La riuscita dell"integrazione del prodotto dipende strettamente dall"allineamento del tipo di montaggio, del materiale magnetico del nucleo e delle realtà fisiche della superficie target.
Tieni sempre conto delle limitazioni della forza di taglio e delle vulnerabilità del traferro durante la fase di progettazione iniziale.
Contatta oggi stesso il nostro team di ingegneri per rivedere le specifiche esatte della tua applicazione o richiedere un lotto di campioni fisici per un test immediato sul campo.
FAQ
D: Il campo magnetico di un magnete con base in acciaio può interferire con i dispositivi elettronici vicini?
R: Sì, ma il rischio rimane significativamente inferiore rispetto ai magneti grezzi. Il guscio esterno in acciaio contiene e reindirizza la maggior parte del flusso magnetico attivo verso la faccia anteriore. Questo contenimento riduce i campi magnetici dispersi attorno alla parte posteriore e ai lati. Tuttavia, il contatto diretto con dischi rigidi sensibili o pacemaker dovrebbe essere rigorosamente evitato per evitare interferenze accidentali.
D: Perché il mio magnete con base in acciaio scivola lungo la parete metallica?
R: Stai riscontrando una rottura dovuta alla forza di taglio. La resistenza allo scorrimento verso il basso è in genere solo dal 20% al 30% della forza di trazione verticale dichiarata. Il contatto liscio metallo su metallo è privo di attrito superficiale. Per risolvere questo problema di scorrimento, passa a un gruppo rivestito in gomma o riprogetta il supporto per includere una sporgenza di supporto inferiore fisica.
D: I magneti con base in acciaio possono essere lavorati o tagliati su misura dopo l"acquisto?
R: No. Non devi mai tentare di lavorare, forare o tagliare questi gruppi. La lavorazione altera il guscio d"acciaio e distrugge il circuito magnetico attentamente calcolato. Inoltre, la punta del trapano probabilmente frantumerà il nucleo magnetico altamente fragile all"interno. L"intenso calore generato dagli utensili elettrici può anche causare istantaneamente una smagnetizzazione permanente.
D: In che modo i magneti con base in acciaio rivestiti in gomma differiscono in termini di prestazioni?
R: Lo strato protettivo in gomma previene graffi forti su superfici delicate o verniciate. Inoltre aumenta drasticamente l"attrito superficiale, migliorando notevolmente la resistenza alla forza di taglio contro lo scorrimento. Tuttavia, il materiale in gomma agisce come un "traferro" permanente e non magnetico. Questo traferro riduce leggermente la forza di trazione verticale massima assoluta rispetto a una versione in acciaio nudo.
