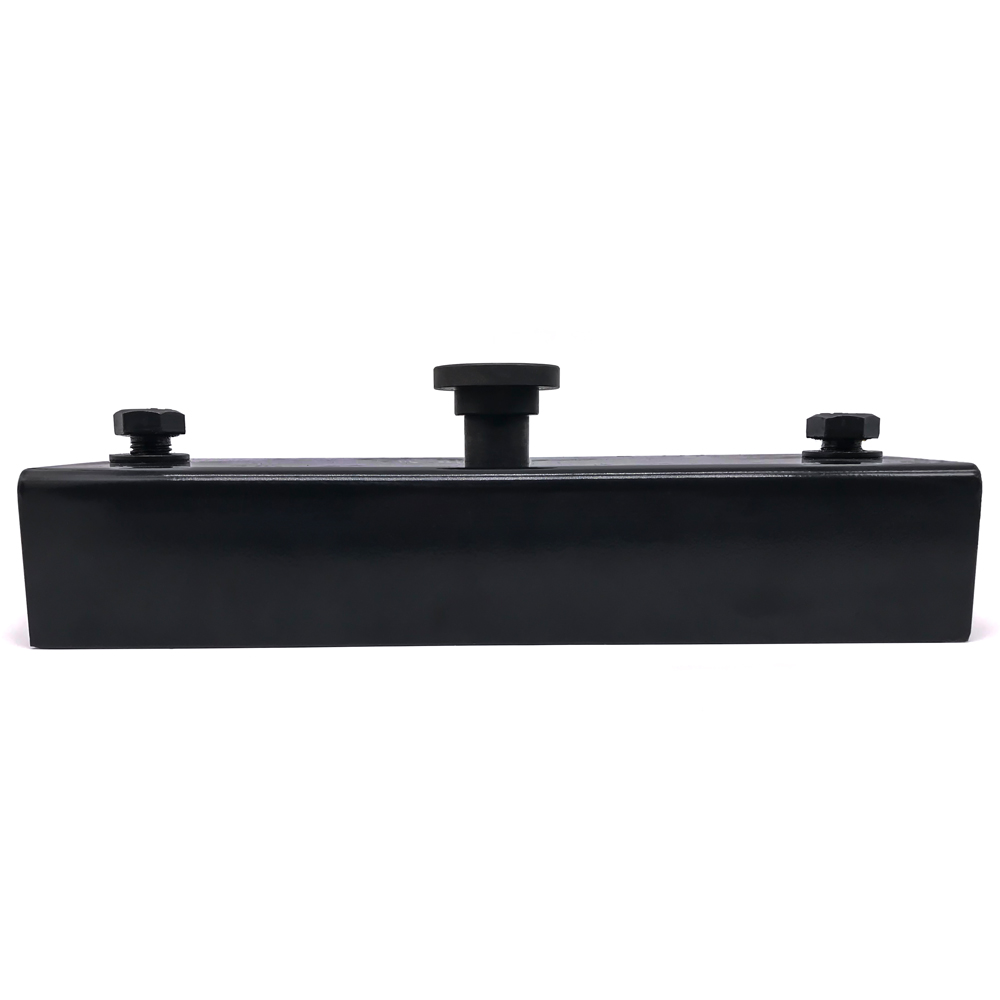

Di quale forza di tenuta hanno bisogno i magneti per casseforme per diverse dimensioni di casseforme?

La scelta della forza di tenuta corretta per i magneti in calcestruzzo prefabbricato rimane una decisione operativa fondamentale. È necessario bilanciare costantemente la rigorosa sicurezza della fabbrica con l’efficienza intelligente del capitale. I direttori degli stabilimenti affrontano ogni giorno una dura realtà in fabbrica. Sottospecificare la capacità del magnete porta inevitabilmente a gravi scoppi di calcestruzzo e costose imprecisioni dimensionali. Al contrario, specifiche eccessive gonfiano inutilmente i budget per le apparecchiature. L"acquisto di una capacità eccessiva aumenta inoltre notevolmente l"affaticamento dei lavoratori durante le fasi quotidiane di stripping.

Questa guida fornisce un quadro comprovato e basato sull"evidenza per abbinare la capacità del magnete direttamente ai profili della cassaforma. Esploreremo come i diversi materiali della cassaforma, le condizioni di vibrazione e le linee guida sul dimensionamento determinano i tuoi esatti requisiti di tenuta. Imparerai esattamente come dimensionare questi strumenti essenziali per una produzione giornaliera ottimale. Specifiche adeguate garantiscono il corretto funzionamento delle linee di produzione, proteggendo al tempo stesso sia la forza lavoro che i margini di profitto.

Punti chiave

• I requisiti di forza di tenuta variano in base all"altezza della cassaforma, in genere vanno da 450 kg per pannelli con bordi sottili a oltre 2.100 kg per elementi prefabbricati massicci.

• La "forza di trazione verticale" nominale non equivale alla resistenza allo scorrimento laterale nel mondo reale; gli acquirenti devono tenere conto di un margine di sicurezza del 20-30%.

• Il materiale della cassaforma (acciaio o legno) e l"intensità della tavola vibrante determinano fortemente i requisiti finali di tenuta magnetica.

• Un sistema di casseforme magnetiche ottimizzato si basa sulla corretta spaziatura dei magneti (solitamente ogni 1–1,5 metri) anziché fare affidamento su una singola unità sovradimensionata.

Il costo aziendale di un errore di calcolo della forza di contenimento

Prima di acquistare l"attrezzatura, è necessario definire come si presenta effettivamente un"implementazione di successo. In un impianto di prefabbricazione di grandi volumi, il successo significa zero perdite di calcestruzzo durante il getto. Significa produrre dimensioni prefabbricate che si adattano perfettamente ai disegni architettonici. Il successo richiede anche uno sforzo fisico gestibile da parte dei lavoratori sulla linea.

Comprendere il rischio di sottodimensionamento è fondamentale. Il calcestruzzo fresco agisce come un fluido pesante e dinamico. Quando si applicano vibrazioni ad alta frequenza per rimuovere le bolle d"aria, la pressione idrostatica contro la cassaforma si moltiplica. Se i vostri magneti non hanno sufficiente forza di tenuta laterale, la cassaforma si sposterà. Anche uno spostamento minimo provoca un movimento laterale durante le vibrazioni ad alta frequenza. Ciò si traduce in spreco di calcestruzzo, grave deformazione dei pannelli e ingenti costi di rilavorazione. Inoltre, lo scoppio improvviso delle casseforme crea immediati rischi per l"incolumità fisica di chiunque si trovi in ​​prossimità dei letti di getto.

D’altro canto, il costo nascosto del sovradimensionamento spesso intrappola gli acquirenti incauti. Potresti pensare che acquistare il magnete più potente disponibile garantisca sicurezza. Tuttavia, è importante descrivere in dettaglio in che modo l’acquisto di una forza di mantenimento eccessiva mette a dura prova i budget CapEx. L'utilizzo di magneti da 2100 kg laddove i modelli da 900 kg sono sufficienti comporta uno spreco di capitale prezioso. Ancora più importante, riduce la velocità di produzione. Il rilascio di un magnete sovradimensionato richiede un'enorme leva fisica. Quando acquisti magneti per casseforme di grandi dimensioni , i tuoi lavoratori affrontano un grave esaurimento fisico entro la fine del turno. L'affaticamento dei lavoratori rallenta le operazioni di smontaggio e aumenta il rischio di infortuni sul lavoro.

Trovare la giusta capacità ti garantisce di spendere saggiamente il capitale mantenendo le operazioni snelle. Ci concentriamo sul calcolo delle esigenze precise piuttosto che sulle ipotesi. Vediamo come abbinare la capacità alle altezze specifiche della cassaforma.

Linee guida per il dimensionamento: corrispondenza dei magneti per casseforme all"altezza della cassaforma

La valutazione dei requisiti di base inizia con i tipici profili prefabbricati in calcestruzzo. Hai bisogno di una matrice decisionale affidabile per valutare le specifiche dei magneti. Le linee guida seguenti classificano le soluzioni in base all"altezza e al peso degli elementi che produci più spesso.

Matrice decisionale per il dimensionamento dei magneti

Per le operazioni ad altezza ridotta, la gamma di capacità da 450 kg a 600 kg funziona perfettamente. I profili target includono casseforme fino a 100 mm di altezza. Questi magneti più piccoli gestiscono in modo efficiente pannelli sottili, bordi semplici e smussi leggeri. Sono facili da spostare e richiedono uno sforzo fisico minimo per essere rilasciati. Dovresti utilizzarli per lavori di dettaglio in cui l"elevata pressione idrostatica non è un fattore importante.

La capacità da 900 kg a 1.350 kg costituisce lo standard indiscusso del settore per impianti di prefabbricazione versatili. I profili target di solito comportano altezze medie della cassaforma che vanno da 100 mm a 200 mm. Fissano facilmente pannelli a parete solidi standard e pannelli sandwich complessi. I gestori dello stabilimento preferiscono questa capacità di fascia media perché offre una combinazione ideale di forte resistenza laterale e peso fisico gestibile. Si adattano bene ai diversi programmi di produzione giornaliera.

Per componenti strutturali impegnativi, è necessario passare alla gamma di capacità da 1.800 kg a 2.100 kg+. Queste enormi unità sono destinate ad applicazioni pesanti. Ogni volta che si lanciano pannelli di parete alti oltre 200 mm, scale complesse o massicce travi di ponti, è necessaria questa forza di tenuta estrema. Il volume di calcestruzzo in questi stampi genera un"enorme pressione verso l"esterno durante la vibrazione. Solo capacità di alto livello possono prevenire spostamenti pericolosi.

Dobbiamo affrontare le ipotesi di base alla base di queste linee guida sul dimensionamento. Queste gamme presuppongono rigorosamente che si utilizzino letti di fusione in acciaio standard in condizioni ottimali. Se i tuoi tavoli in acciaio sono molto arrugginiti, eccezionalmente sottili o danneggiati, anche un magnete da 2100 kg non riuscirà a fornire le prestazioni nominali. Le variabili ambientali alterano sempre la matematica di base.

Dimensioni chiave della valutazione: variabili che alterano i requisiti di forza

Le condizioni di fabbrica reali raramente corrispondono agli ambienti di prova di laboratorio perfetti. Dobbiamo abbattere i fattori ambientali e materiali che impongono aggiustamenti di capacità. Convertire le funzionalità in risultati aiuta a evitare costosi calcoli errati in fase di produzione.

Il materiale della cassaforma influenza in modo significativo l"adesione magnetica. Ottieni la massima efficienza magnetica posizionando i magneti direttamente su acciaio piatto e pulito. Il circuito magnetico si chiude perfettamente. Tuttavia, molti stabilimenti utilizzano adattatori integrati in legno o compensato per creare forme di pannelli personalizzate. Il legno introduce variabili di attrito e leggeri traferri. Quando si utilizzano elementi in legno, potrebbe essere necessaria una capacità di base maggiore per compensare la perdita di attrito tra il legno e il letto in acciaio.

L"intensità delle vibrazioni funge da test di stress definitivo per la forza di tenuta. Il consolidamento del calcestruzzo fresco richiede forti vibrazioni. Spiega come i vibratori da tavolo ad alta frequenza o gli attizzatoi interni creano uno stress intenso e puro. Questa energia dinamica tenta di far rimbalzare letteralmente i magneti dal tavolo. Pertanto, i protocolli di vibrazione intensa richiedono una forza di tenuta di base più elevata semplicemente per prevenire micro-spostamenti. Se il tuo impianto fa affidamento su vibratori interni aggressivi, aumenta sempre la capacità del magnete di almeno un livello.

Lo spessore della superficie e i traferri determinano l’effettiva penetrazione del flusso magnetico. La fisica impone una dura realtà per quanto riguarda la forza di tenuta. I magneti necessitano di un volume sufficiente di acciaio per ancorare il loro campo magnetico. Tieni presente la realtà fisica che i residui di cemento, la forte ruggine o i sottili tavoli di acciaio riducono gravemente la forza di tenuta effettiva. Se il letto di fusione ha uno spessore inferiore a 8 mm, il campo magnetico spinge direttamente attraverso il metallo anziché tornare indietro. Perdi enormi quantità di potere. Mantieni puliti i tuoi tavoli; anche uno strato di 1 mm di cemento essiccato funge da intercapedine d"aria che dimezza la forza di tenuta.

Migliori pratiche per il mantenimento della forza di tenuta

• Raschiare e oliare sempre i letti di fusione dell"acciaio tra ogni singolo ciclo di produzione.

• Misura lo spessore del tuo tavolo in acciaio; aggiornare le tabelle se scendono al di sotto della soglia di 8 mm.

• Conservare i magneti in rack dedicati per evitare che i detriti si aggrappino ai blocchi magnetici attivi.

• Effettuare ispezioni visive mensili per garantire che la superficie di contatto inferiore rimanga perfettamente piana.

Realtà implementative: spaziatura e integrazione di sistema

Acquistare la giusta capacità risolve solo metà dell’equazione. È necessario posizionare gli strumenti correttamente. Spesso vediamo gli acquirenti fraintendere i rischi di implementazione. Affronta l"idea sbagliata secondo cui puoi concentrare la forza di tenuta totale in un"area specifica. Posizionando due enormi magneti al centro di un lungo pannello della cassaforma non si impedirà alle estremità di piegarsi verso l’esterno sotto la pressione del calcestruzzo.

Il posizionamento strategico distribuisce la forza di tenuta in modo uniforme su tutta la lunghezza dello stampo. Delinea la regola pratica standard per la spaziatura: dovresti posizionare le unità in genere a una distanza compresa tra 1 e 1,5 metri. Inoltre è necessario posizionare i magneti a circa 200 mm dalle estremità della cassaforma. Questa specifica spaziatura delle estremità impedisce che gli angoli fuoriescano quando il calcestruzzo fuoriesce durante il getto. Blocca perfettamente la geometria in posizione.

Dobbiamo anche guardare alla sinergia del sistema. Spiegare come le singole unità si integrano con i profili a U standard o gli adattatori personalizzati. Un magnete autonomo non fa nulla senza un adeguato collegamento allo stampo. Fissare il magnete al profilo della cassaforma utilizzando morsetti, bulloni o staffe saldate specializzati. Si combinano per formare un affidabile sistema di casseforme magnetiche . Questo sistema coeso agisce come un’unica barriera rigida contro la pressione del calcestruzzo.

L’ergonomia del lavoratore rimane una priorità costante. Evidenziare la necessità di leve di rilascio compatibili. L"implementazione di cinquanta magneti su un grande letto di colata richiede uno sforzo fisico significativo. Le realtà fisiche dell’impiego quotidiano in fabbrica implicano che i meccanismi di rilascio debbano attivarsi senza intoppi. Se il design della leva di rilascio costringe un lavoratore a piegarsi goffamente o ad applicare un peso corporeo eccessivo, si dovrà affrontare un aumento dell"assenteismo e tempi di consegna più lenti. Scegli i sistemi progettati per un aggancio e un disinnesto rapido ed ergonomico.

Logica di selezione: come valutare i fornitori di magneti

La scelta di un partner produttivo richiede un quadro di valutazione attuabile. Guidiamo l"acquirente su cosa cercare ben oltre la patinata scheda tecnica di marketing. Non prendere le capacità nominali per valore nominale senza vedere i calcoli ingegneristici dietro di esse.

Passaggi per la valutazione dei fornitori

1. Richiedi report verificabili sui test di estrazione di terze parti per ogni modello di magnete.

2. Ispezionare la qualità della costruzione fisica dell"alloggiamento e dei meccanismi a molla interni.

3. Esaminare la politica di garanzia del fornitore relativa alla corrosione interna e al degrado magnetico.

4. Ordina un piccolo lotto di campioni da testare nella tua struttura prima di firmare un contratto di massa.

La trasparenza dei test separa i produttori affidabili dai fornitori inaffidabili. Richiedi immediatamente rapporti verificabili sui test di pull. Un fornitore affidabile dovrebbe spiegare facilmente la differenza tra forza di distacco verticale e forza di taglio laterale. La forza di trazione verticale misura quanto è difficile sollevare il magnete verso l"alto. La forza di taglio laterale misura la resistenza allo scorrimento, che è ciò che effettivamente impedisce al calcestruzzo di spingere via la cassaforma. I buoni fornitori ti aiuteranno a calcolare il margine di sicurezza del 20-30% richiesto per la resistenza laterale.

L"alloggiamento e la durabilità determinano la durata del tuo investimento. Valutare attentamente gli alloggiamenti in acciaio al carbonio rispetto a quelli in acciaio inossidabile. Gli ambienti in calcestruzzo prefabbricato sono altamente alcalini e aggressivamente corrosivi. Anche se inizialmente l"acciaio al carbonio costa meno, arrugginisce rapidamente se il rivestimento protettivo si scheggia. Gli alloggiamenti in acciaio inossidabile offrono una resistenza alla corrosione superiore in questi ambienti altamente alcalini. Proteggono i delicati blocchi magnetici al neodimio all"interno dall"umidità e dalla degradazione chimica.

Infine, pianifica attentamente le azioni successive. Consigliamo vivamente di avviare un test pilota localizzato. Ordina 2-3 diverse capacità magnetiche da provare nella tua struttura. Ad esempio, prova a testare entrambi i modelli da 900 kg e 1.350 kg sugli elementi prefabbricati più comunemente prodotti. Eseguili per un"intera settimana di versamento, vibrazione e rimozione. Raccogli feedback diretto dai tuoi addetti al piano riguardo allo sforzo di rilascio e alla stabilità del pannello. Procedere con l"implementazione completa della struttura solo una volta che il test pilota avrà avuto esito positivo.

Conclusione

Specificare la giusta forza di tenuta è un rigoroso calcolo ingegneristico, non un gioco d"ipotesi. Affidarsi alle stime mette a serio rischio il budget operativo e la sicurezza dei lavoratori. Comprendendo le altezze delle casseforme, lo spessore dell"acciaio e gli impatti delle vibrazioni, puoi individuare l"esatta capacità di cui ha bisogno la tua linea di produzione.

Ribadiamo che investire in un impianto opportunamente dimensionato garantisce una perfetta stabilità dimensionale tutelando attivamente i vostri margini di profitto. Elimini le spese associate al calcestruzzo di scarto, alle pesanti rilavorazioni e ai pannelli danneggiati. Il dimensionamento intelligente delle apparecchiature consente alla tua fabbrica di funzionare in modo snello e veloce.

Chiedi al tuo team di ingegneri di verificare oggi stesso le dimensioni attuali delle casseforme, le condizioni della superficie e i metodi di vibrazione. Misura le tue tavole in acciaio e valuta i tuoi attuali tassi di scarto. Una volta mappati i parametri operativi precisi, puoi richiedere con sicurezza documentazione tecnica e campioni pilota a un produttore selezionato.

FAQ

D: Un magnete di otturatore da 1.000 kg fornisce 1.000 kg di resistenza laterale?

R: No. La capacità nominale è generalmente la forza di trazione verticale in condizioni ideali. La resistenza allo scorrimento laterale dipende fortemente dal coefficiente di attrito del pianale in acciaio, che solitamente corrisponde al 20-30% della forza verticale.

D: In che modo lo spessore del tavolo di fusione dell"acciaio influisce sulla forza magnetica?

R: I magneti richiedono uno spessore minimo di acciaio (spesso 8 mm-10 mm) per chiudere completamente il circuito magnetico. Tavole più sottili comporteranno una significativa perdita di forza di tenuta.

D: I magneti di otturazione possono perdere la loro forza di tenuta nel tempo?

R: Sì, a causa di abuso fisico (danneggiamento dell"involucro), calore estremo (superamento della temperatura operativa massima, solitamente intorno a 80°C, a meno che non sia specificatamente classificato) o corrosione interna.
