Il ruolo degli assemblaggi magnetici nelle applicazioni industriali personalizzate

La moderna ingegneria industriale incontra spesso complessi vincoli spaziali, meccanici e ambientali che i magneti permanenti standard disponibili in commercio non sono in grado di risolvere. Che si tratti di fissare casseforme prefabbricate in calcestruzzo pesante, di estrarre microscopici contaminanti ferrosi da linee di lavorazione alimentare ad alta velocità o di sostenere pezzi di precisione durante la lavorazione CNC automatizzata, i magneti nudi standard spesso non hanno l"alloggiamento strutturale necessario per l"impiego pesante.

Per superare queste sfide ingegneristiche, i produttori si affidano ad assemblaggi magnetici specializzati . Combinando magneti permanenti ad alta energia con alloggiamenti in acciaio, staffe di montaggio e rivestimenti protettivi progettati con precisione, i gruppi magnetici concentrano il flusso magnetico, proteggono i materiali fragili e forniscono robusti punti di attacco meccanico per ambienti industriali esigenti.

1. I principi ingegneristici alla base degli assiemi magnetici

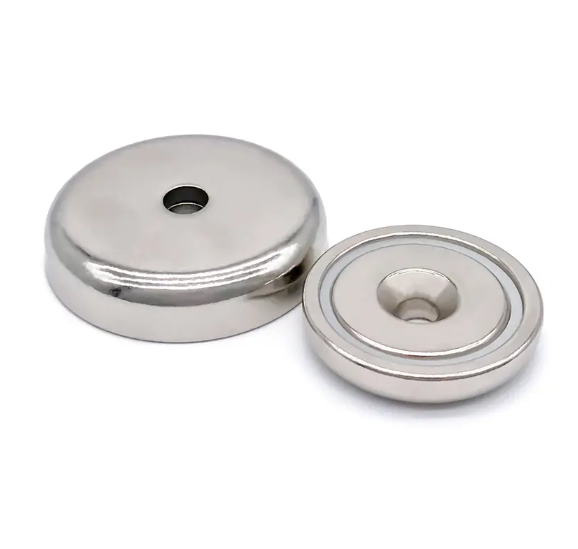

Un magnete permanente standard irradia il flusso magnetico in tutte le direzioni, il che può portare a dispersione, attrazione involontaria e superfici esposte vulnerabili. I gruppi magnetici utilizzano canali di chiusura del flusso in acciaio, spesso chiamati magneti con base in vaso o canali magnetici, per reindirizzare le linee di forza magnetiche in un"unica faccia di lavoro altamente concentrata.

Questa canalizzazione direzionale aumenta notevolmente la forza di tenuta (forza di trazione) sulle superfici a contatto diretto, consentendo a un gruppo compatto di sollevare o fissare pesi centinaia di volte più pesanti della sua stessa massa. Inoltre, racchiudere i magneti all"interno di coppe protettive in acciaio protegge il fragile nucleo magnetico da impatti fisici, shock termici e fratture meccaniche durante le operazioni ad alte vibrazioni.

Suggerimento: utilizzare involucri in acciaio per reindirizzare i campi magnetici dispersi nella superficie di contatto, massimizzando la potenza di tenuta e proteggendo il magnete interno dagli impatti meccanici.

2. Miglioramento della stabilità meccanica e della sicurezza del carico

Nei macchinari industriali pesanti e negli impianti di produzione automatizzati, il mantenimento sicuro dei componenti sottoposti a vibrazioni continue e sollecitazioni di taglio è fondamentale per la sicurezza operativa. I magneti sinterizzati nudi hanno una bassa resistenza alla trazione e possono facilmente tagliarsi o frantumarsi se sottoposti a forze di scorrimento laterali.

I gruppi magnetici risolvono questa vulnerabilità integrando perni filettati, fori di montaggio, rivestimenti in gomma o flange di serraggio direttamente nell"alloggiamento in acciaio. Queste caratteristiche di attacco integrate consentono agli ingegneri di imbullonare, avvitare o saldare unità magnetiche in modo sicuro in maschere di assemblaggio automatizzato, sistemi di movimentazione dei materiali sopraelevati e guide di trasporto, garantendo un"elevata resistenza al taglio e prestazioni di carico affidabili.

Nota: quando si progettano applicazioni di fissaggio verticale, tenere sempre conto delle limitazioni della forza di taglio, poiché la resistenza allo scorrimento è significativamente inferiore alla forza di trazione perpendicolare diretta.

3. Protezione dei materiali fragili in ambienti operativi difficili

I materiali magnetici permanenti come il neodimio (NdFeB) e il samario-cobalto (SmCo) offrono un"eccezionale densità di energia, ma sono intrinsecamente fragili e suscettibili alla corrosione ambientale. Se esposti a umidità, refrigeranti chimici o detriti industriali abrasivi, i magneti non schermati si degradano rapidamente.

I gruppi magnetici personalizzati forniscono una robusta barriera fisica. Rivestendo i magneti in acciaio inossidabile (come i gradi 304 o 316), ottone o gomma vulcanizzata, i produttori creano unità completamente sigillate che resistono all"umidità, ai prodotti chimici aggressivi per la pulizia e all"usura abrasiva. Questo incapsulamento protettivo rende i gruppi magnetici ideali per settori operativi difficili, tra cui l"automazione marina, gli impianti di lavorazione chimica e le linee di produzione alimentare.

Suggerimento: scegliere gruppi magnetici rivestiti in gomma quando si montano dispositivi su superfici verniciate finite o lamiera lucidata per evitare graffi ed eliminare lo slittamento laterale.

4. Principali applicazioni personalizzate nei settori industriali

Gli assemblaggi magnetici personalizzati favoriscono l"efficienza e la precisione in un ampio spettro di settori della produzione e dell"edilizia a livello globale.

• Costruzione prefabbricata in calcestruzzo: i magneti per casseforme per impieghi gravosi utilizzano potenti magneti commutabili integrati per bloccare istantaneamente i tavoli della cassaforma in acciaio, sostituendo ingombranti bulloni e saldature con un posizionamento rapido e regolabile.

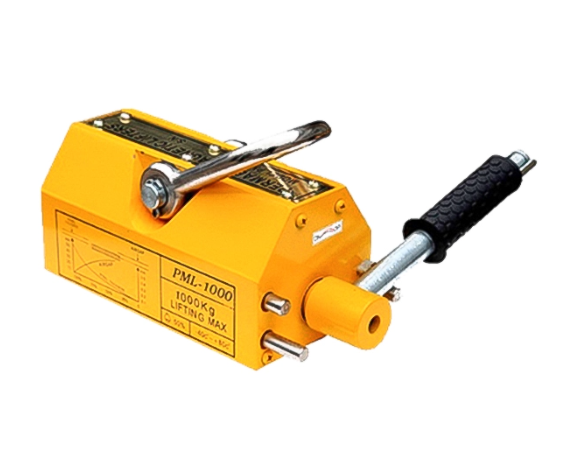

• Movimentazione e sollevamento di materiali: i magneti di sollevamento industriali incorporano leve di attivazione manuale per agganciare massicci nuclei magnetici di terre rare, consentendo ai carroponti di trasportare piastre di acciaio spesse in modo sicuro senza imbracature o catene.

• Separazione dei contaminanti: le linee di produzione automatizzate utilizzano separatori magnetici e barre filtranti per catturare microscopiche particelle ferrose soggette a usura da polveri, liquidi e grani, proteggendo le apparecchiature di lavorazione a valle e garantendo la purezza del prodotto.

• Bloccaggio dei pezzi per lavorazioni meccaniche di precisione: i piani magnetici per carichi pesanti fissano i pezzi in acciaio su cinque lati contemporaneamente durante la fresatura CNC, eliminando i morsetti meccanici e consentendo percorsi utensile più rapidi e senza ostacoli.

Nota: verificare sempre il traferro tra il gruppo magnetico e la piastra in acciaio del bersaglio, poiché anche un sottile strato di vernice, ruggine o detriti può ridurre significativamente la forza di trazione.

5. Superare le sfide della progettazione termica e ambientale

Il funzionamento di gruppi magnetici personalizzati in ambienti industriali ad alto calore o stazioni automatizzate richiede un"attenta progettazione per prevenire la smagnetizzazione termica e l"affaticamento strutturale.

Gli ingegneri devono selezionare gradi di magneti appropriati, come il neodimio ad alta coercività o le leghe di samario-cobalto ad alta temperatura, che mantengano un flusso magnetico stabile senza degradarsi sotto il calore radiante continuo o carichi elettrici pesanti. Inoltre, la progettazione di traferri e canali di dissipazione termica adeguati garantisce che i gruppi mantengano la forza di trazione nominale durante i turni industriali prolungati.

Suggerimento: consultare gli ingegneri dei magneti per simulare le temperature operative e i carichi di taglio durante la fase di prototipazione per evitare perdite inaspettate di forza di tenuta in fabbrica.

6. Produzione di precisione e garanzia di qualità

La produzione di assemblaggi magnetici industriali affidabili richiede il rispetto rigoroso di protocolli di produzione automatizzati e rigorosi test di controllo qualità. Le linee di assemblaggio automatizzate saldano, pressano e sigillano con resina epossidica componenti magnetici all"interno di alloggiamenti in acciaio con rigorosa precisione dimensionale.

Apparecchiature di prova avanzate, tra cui tester digitali per la forza di trazione, scanner di flusso gaussmetro e camere di corrosione in nebbia salina, verificano che ogni assemblaggio personalizzato soddisfi gli standard di capacità di tenuta, integrità strutturale e durabilità ambientale specificati prima di lasciare la fabbrica.

Nota: la collaborazione con produttori esperti garantisce che le filettature di montaggio personalizzate, le geometrie speciali dell'alloggiamento e i valori di forza di tenuta corrispondano esattamente ai requisiti dell'applicazione.

7. Valore economico e strategia di efficienza a lungo termine

Investire in assemblaggi magnetici personalizzati offre sostanziali vantaggi finanziari a lungo termine semplificando i flussi di lavoro di produzione, riducendo i tempi di configurazione delle apparecchiature ed eliminando le spese generali di manutenzione.

A differenza dei morsetti meccanici temporanei o delle connessioni con bulloni forati che richiedono una manutenzione frequente e danneggiano i materiali circostanti, i gruppi magnetici offrono un bloccaggio istantaneo, un funzionamento senza usura e riposizionabilità infinita. Gli impianti industriali beneficiano di una maggiore velocità della catena di montaggio, di costi ridotti per gli utensili e di massimi tempi di attività operativa.

Suggerimento: valutate i colli di bottiglia legati al cambio di produzione del vostro impianto: la sostituzione dei dispositivi imbullonati manualmente con gruppi magnetici a rilascio rapido spesso dimezza i tempi di fermo della produzione.

Conclusione

I gruppi magnetici fungono da componenti ingegneristici essenziali che trasformano i magneti permanenti grezzi in strumenti robusti e altamente funzionali per la moderna automazione industriale. Concentrando il flusso magnetico, proteggendo i materiali fragili e fornendo interfacce di montaggio versatili, gli assemblaggi personalizzati risolvono complesse sfide di tenuta, sollevamento e separazione.

La selezione di gradi magnetici precisi, alloggiamenti protettivi durevoli e geometrie dei circuiti ottimizzate garantisce affidabilità operativa a lungo termine in ambienti di produzione esigenti.

Per ottenere prestazioni superiori per le tue applicazioni industriali personalizzate, esplora le soluzioni ingegnerizzate di Shine . Shine fornisce assemblaggi magnetici ad alte prestazioni , magneti con base in vaso personalizzati, separatori magnetici e soluzioni ingegnerizzate per terre rare su misura per soddisfare rigorosi standard industriali internazionali.

FAQ

D: Qual è il vantaggio principale di un gruppo magnetico rispetto a un magnete permanente nudo?

R: I gruppi magnetici racchiudono i magneti all"interno di alloggiamenti in acciaio per concentrare il flusso magnetico, aumentare la forza di trazione diretta, proteggere i materiali fragili dagli urti e fornire comode filettature di montaggio.

D: In che modo il traferro influisce sulla forza di tenuta di un gruppo magnetico?

R: Un traferro, causato da vernice, ruggine, superfici irregolari o sporco tra il magnete e il bersaglio in acciaio, riduce drasticamente la forza di attrazione di qualsiasi gruppo magnetico.

D: Dove vengono generalmente utilizzati i gruppi magnetici rivestiti in gomma?

R: Sono ampiamente utilizzati su veicoli verniciati, superfici in vetro e lamiere lucidate dove è necessario un elevato attrito per impedire lo scivolamento senza graffiare o danneggiare la finitura dei contatti.

D: I gruppi magnetici possono essere utilizzati in ambienti industriali ad alta temperatura?

R: Sì, a condizione che siano progettati con materiali magnetici ad alta temperatura come Samario-Cobalto (SmCo) e adesivi specializzati per custodie progettati per resistere al calore elevato.
