In che modo i magneti per casseforme migliorano la precisione di posizionamento nella produzione di calcestruzzo prefabbricato?

L’imprecisione dimensionale nel calcestruzzo prefabbricato agisce come un silenzioso killer dei margini. Ogni millimetro di spostamento della cassaforma durante un getto provoca una cascata di conseguenze costose. Gli elementi scartati, le estese rilavorazioni del sito e i ritardi nelle linee di assemblaggio distruggono rapidamente la redditività del progetto. I metodi di fissaggio tradizionali spesso si basano su saldature distruttive o bullonature pesanti. Queste tecniche più vecchie danneggiano permanentemente i tavoli di colata dell'acciaio e consentono ancora movimenti microscopici sotto carico pesante. Oggi, i moderni magneti per serrande offrono un’alternativa di gran lunga superiore a queste pratiche obsolete e distruttive. Anche se l’industria elogia spesso i sistemi magnetici per la loro notevole velocità di installazione, il loro vero valore risiede altrove. Scoprirai come questi dispositivi avanzati bloccano meccanicamente le casseforme entro rigide tolleranze dimensionali per garantire una precisione assoluta. Esploreremo la fisica nascosta dietro di essi, i rischi comuni di implementazione che devi evitare e come selezionare l'esatto sistema richiesto per il tuo specifico impianto di produzione.

Punti chiave

• Precisione sotto sforzo: i sistemi magnetici impediscono lo spostamento laterale della cassaforma durante le vibrazioni ad alta frequenza e il getto pesante di calcestruzzo.

• Integrità del sistema: la precisione del posizionamento si basa sulla relazione tra forza di trazione verticale, resistenza al taglio e adattamento dell'adattatore.

• Realtà operativa: detriti e attivazione impropria sono le cause principali del guasto magnetico; sono necessari rigorosi protocolli di manutenzione per mantenere la precisione dello spostamento zero.

• Logica di approvvigionamento: la scelta di un magnete per casseforme per l'edificio richiede la corrispondenza di forze di tenuta specifiche (ad esempio, 900 kg contro 2.100 kg) all'altezza della cassaforma, al materiale e all'intensità delle vibrazioni.

Il problema aziendale: spostamento della cassaforma e difetti di tolleranza

La precisione costituisce la base della moderna produzione di prefabbricati. Quando le forme si spostano durante un getto, l"elemento in calcestruzzo risultante perde la sua vitalità strutturale ed estetica. I gestori degli stabilimenti spesso sottovalutano le forze fisiche esercitate sugli stampi durante un ciclo di produzione standard.

I difetti della chiusura tradizionale

Storicamente, gli impianti di prefabbricazione si affidavano alla saldatura o alla bullonatura per fissare le sponde laterali alle piattaforme di getto. Questi metodi creano nel tempo gravi problemi operativi. Ogni volta che un lavoratore salda una staffa a un tavolo in acciaio, introduce uno stress termico localizzato. Questo calore deforma inevitabilmente la superficie metallica. Quando si eliminano le vecchie saldature, si elimina lo spessore del tavolo e si compromette la sua planarità. Una tavola di getto deformata compromette intrinsecamente il posizionamento della base di qualsiasi futura cassaforma. L"imbullonatura richiede la realizzazione di fori nel letto. Questi fori impongono dimensioni fisse, limitando fortemente le dimensioni personalizzate dei pannelli e consentendo la fuoriuscita della sospensione di cemento attraverso gli spazi vuoti.

1. Degrado della superficie: la saldatura e la rettifica continue distruggono la planarità critica delle tavole di fusione dell'acciaio.

2. Micromovimenti: le filettature imbullonate possono allentarsi sotto intense vibrazioni, causando spostamenti graduali.

3. Vincoli rigidi: i fori preforati limitano la flessibilità e rallentano i cambi per la progettazione di stampi personalizzati.

L"impatto delle vibrazioni ad alta frequenza

Il consolidamento del calcestruzzo richiede vibrazioni intense ad alta frequenza per rimuovere i vuoti d"aria. Questo processo introduce violente forze meccaniche nel sistema. Quando i vibratori si attivano, il calcestruzzo liquido denso spinge verso l"esterno contro le guide laterali. Le casseforme non fissate o fissate male subiscono micro-spostamenti. Anche un piccolo spazio permette all"acqua e alla pasta di cemento fine di fuoriuscire alla base. Tale sanguinamento provoca un rigonfiamento dimensionale del bordo inferiore del pannello. Una volta che il calcestruzzo si indurisce, questo bordo rigonfio impedisce al pannello di adattarsi correttamente durante l"installazione in cantiere.

Requisiti del calcestruzzo architettonico

Gli elementi strutturali richiedono tolleranze rigorose, ma gli elementi architettonici prefabbricati richiedono la perfezione. L’allineamento estetico delle articolazioni impone tolleranze prossime allo zero. Gli standard di settore di organizzazioni come il Precast/Prestressed Concrete Institute (PCI) spesso impongono tolleranze entro i millimetri. Anche uno spostamento minimo di 2 mm può comportare il rifiuto del pannello. Quando si ha a che fare con facciate architettoniche aggregate o personalizzate, non è possibile nascondere i bordi disallineati. O scarti il ​​pannello o trascorri innumerevoli ore a macinare manualmente il calcestruzzo indurito per adattarlo alle sue dimensioni.

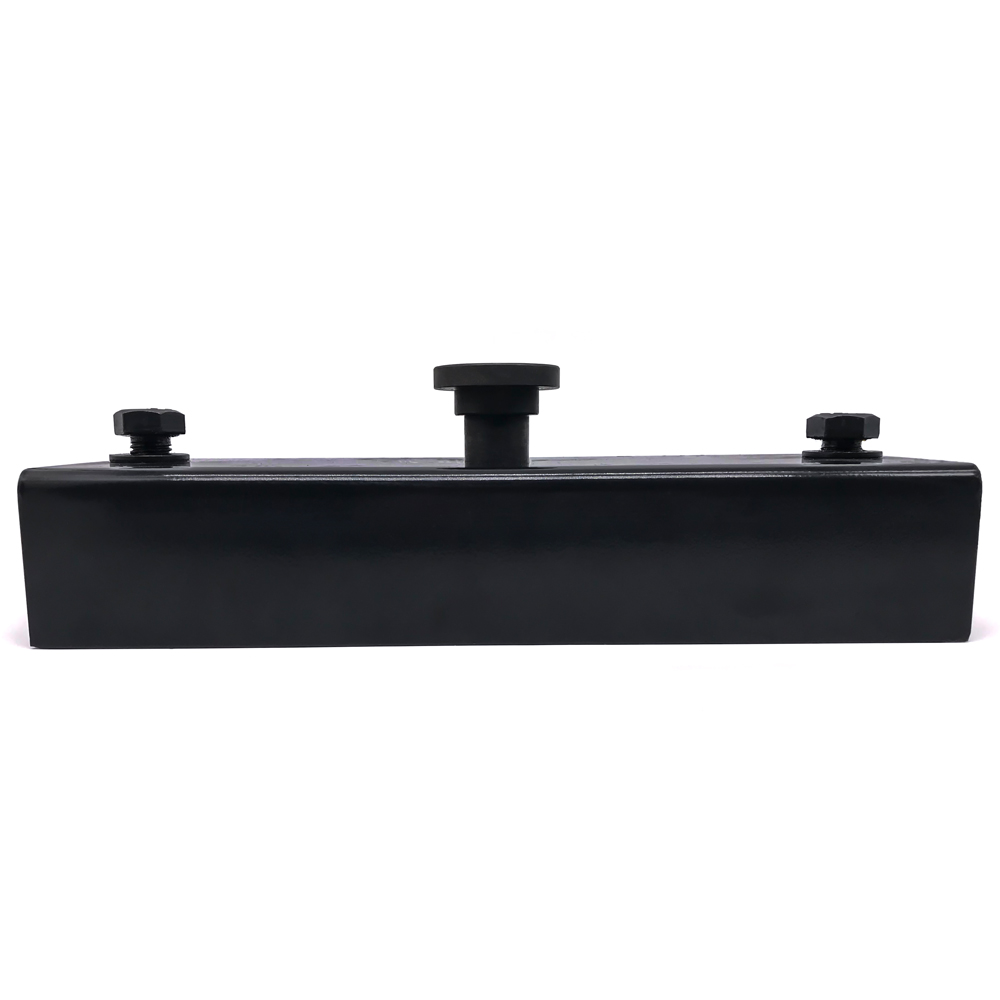

Come i magneti per otturatori bloccano meccanicamente la precisione

Il fissaggio magnetico cambia radicalmente il modo in cui gli impianti di prefabbricazione si avvicinano alla sicurezza dello stampo. Invece di contrastare il tavolo di colata, i sistemi magnetici lavorano perfettamente al suo fianco. Utilizzano materiali avanzati di terre rare per creare un punto di ancoraggio temporaneo, ma praticamente inamovibile.

La dinamica del nucleo al neodimio

Il nucleo di questi sistemi si basa su un circuito magnetico integrato alimentato da blocchi al neodimio. Il neodimio fornisce il campo magnetico permanente più forte disponibile in commercio. I produttori alloggiano questi magneti all"interno di un involucro protettivo in acciaio. Un semplice meccanismo a pulsante controlla il campo. Quando un lavoratore preme il pulsante, la matrice interna scende per entrare in contatto con il tavolo d"acciaio. L"involucro in acciaio dirige il flusso magnetico interamente verso il basso sulla superficie del tavolo. Questo crea un legame istantaneo e immensamente potente. Ritraendo il pulsante si interrompe il circuito, consentendo agli operatori di sollevare il dispositivo senza sforzo.

Trazione verticale e taglio laterale

Molti acquirenti fraintendono la fisica del posizionamento magnetico. I fornitori in genere valutano le loro unità in base alla forza di trazione verticale, ad esempio 1.000 kg o 2.100 kg. Tuttavia, la cassaforma raramente tenta di sollevarsi verticalmente durante un getto. Il valore effettivo della precisione di posizionamento dipende dalla resistenza al taglio. La resistenza al taglio misura l"attrito contro il tavolo che impedisce lo scivolamento.

Un getto pesante spinge lateralmente verso l"esterno. Il magnete deve afferrare il tavolo abbastanza saldamente da resistere a questa spinta laterale. Generalmente, la resistenza al taglio laterale è pari a circa il 25%-30% della forza di trazione verticale. Se sono necessari 300 kg di resistenza laterale per sostenere uno stampo di pannello a parete, è necessario selezionare un"unità con almeno 1.000 kg di capacità di trazione verticale.

Tabella 1: Forza di trazione verticale rispetto alla resistenza al taglio laterale stimata

Integrazione con i profili della cassaforma

I magneti fungono da ancoraggio fondamentale, ma non possono garantire da soli la precisione. Precisione finalizzata dagli adattatori e dai morsetti che collegano il magnete alle guide laterali. I sistemi di alta qualità si interfacciano direttamente con stampi laterali in legno, acciaio o alluminio. Gli operatori imbullonano o inseriscono staffe specifiche nell"alloggiamento del magnete. Queste staffe premono saldamente contro la cassaforma. Impediscono al binario di piegarsi verso l"esterno, garantendo linee perfettamente dritte su lunghe campate. Un adattatore debole si piegherà, rendendo completamente inutile un potente magnete.

Valutazione delle specifiche: quali caratteristiche determinano effettivamente la precisione?

Non tutti i sistemi magnetici funzionano allo stesso modo in fabbrica. Due unità potrebbero pubblicizzare lo stesso valore di trazione verticale, ma il loro design strutturale determina quanto bene mantengono il posizionamento sotto stress. È necessario guardare oltre la scheda tecnica di base per valutare la costruzione meccanica.

Materiale dell"alloggiamento e planarità della base

I fornitori in genere costruiscono alloggiamenti in acciaio al carbonio o acciaio inossidabile. L"acciaio al carbonio offre un"eccellente durata e conduttività del flusso, ma richiede protezione contro la ruggine. L"acciaio inossidabile resiste meglio all"ambiente alcalino corrosivo del calcestruzzo bagnato, anche se costa di più.

Indipendentemente dal materiale, una base piatta e perfettamente lavorata rimane non negoziabile. Il circuito magnetico si basa sul contatto assoluto con il tavolo. Qualsiasi deformazione nell"alloggiamento del magnete riduce il contatto superficiale. Uno spazio sottile come un pezzo di carta compromette drasticamente la forza di tenuta. La lavorazione CNC di precisione della base garantisce che l"unità sia a filo con il tavolo, massimizzando la resistenza al taglio.

Meccanismi a molla e resilienza dei bottoni

La meccanica interna determina l"affidabilità del sistema nel tempo. Il pulsante utilizza robuste molle interne per sostenere l"array magnetico quando è disinnestato e per farlo scattare saldamente quando attivato. Una primavera debole crea conseguenze disastrose. Le vibrazioni ad alta frequenza provenienti dal tavolo di colata possono far vibrare una molla debole. Questo vibrazione consente al magnete di sganciarsi leggermente per frazioni di secondo. Nel corso di un ciclo di vibrazione di dieci minuti, questi micro-disimpegni portano a un grave spostamento della cassaforma.

Rapporto forza-dimensione

I moderni progetti prefabbricati presentano dettagli architettonici complessi. L'attrezzatura ingombrante limita la tua capacità di creare angoli stretti o personalizzati. È necessario valutare il rapporto forza-dimensione. Le unità Premium racchiudono una potenza immensa in un ingombro compatto. Un magnete per casseforme di edifici più piccolo consente ai lavoratori di posizionare gli ancoraggi più vicini tra loro in spazi ristretti. Ciò garantisce un posizionamento preciso senza interferenze fisiche tra più unità.

Rischi di implementazione: cosa compromette il posizionamento magnetico?

Anche le apparecchiature magnetiche più avanzate falliscono se i lavoratori le gestiscono in modo inadeguato. L"igiene operativa influisce direttamente sulla precisione del posizionamento. Un ambiente industriale accidentato introduce numerosi rischi critici che compromettono il legame tra il magnete e il tavolo.

La vulnerabilità "Air Gap".

Il "traferro" rappresenta il punto di rottura più comune nelle strutture prefabbricate. La forza magnetica diminuisce esponenzialmente all’aumentare della distanza. Se tra il magnete e il tavolo si depositano residui di cemento, scaglie di ruggine o polvere, si crea uno spazio fisico. Uno spazio di appena 1 mm può ridurre la forza di tenuta di oltre il 50%. Quando la forza di tenuta diminuisce, la resistenza al taglio laterale crolla. Il calcestruzzo vibrante spinge quindi facilmente la cassaforma fuori allineamento. Mantenere un tavolo di fusione immacolato è un requisito rigoroso, non un suggerimento facoltativo.

Utensili e movimentazione dei lavoratori

Gli addetti alla prefabbricazione utilizzano abitualmente pesanti martelli d"acciaio per regolare le attrezzature. È necessario vietare severamente questa pratica per quanto riguarda i dispositivi magnetici. Colpire l"alloggiamento metallico con un martello d"acciaio invia enormi onde d"urto nel nucleo. I blocchi di neodimio sono incredibilmente potenti ma altamente fragili. Colpi ripetuti di martello frantumeranno i magneti interni. Una volta frantumati, perdono permanentemente la capacità di mantenere le tolleranze.

• Errore comune: usare una mazza per forzare un magnete più vicino al bordo della cassaforma.

• Migliore pratica: disattivare il pulsante, far scorrere delicatamente l'unità con la mano e reinserirla una volta posizionata correttamente.

Protocolli di mitigazione

Per garantire che il tuo sistema funzioni in modo accurato per tutta la durata prevista, implementa rigorosi protocolli di mitigazione. Innanzitutto, utilizzare agenti distaccanti adeguati sul tavolo di colata e sull"alloggiamento del magnete per prevenire l"adesione del calcestruzzo. In secondo luogo, fornire strumenti di pulizia dedicati. Fornire ai lavoratori raschietti specializzati e spazzole a setole rigide per pulire quotidianamente il fondo delle unità. Infine, imporre l"uso di barre di leva adeguate. I fornitori progettano piedi di porco specifici che si inseriscono nella fessura del pulsante per disinnestare l"array senza problemi. Affidarsi a strumenti improvvisati danneggia i meccanismi a molla e piega l"alloggiamento.

Selezione del sistema di otturazione magnetica: quadro di un acquirente

L"acquisto di un sistema magnetico richiede un calcolo accurato. L’acquisto di unità sovradimensionate comporta uno spreco di capitale, mentre unità sottodimensionate garantiscono fallimenti di tolleranza. Segui un quadro strutturato per adattare le attrezzature alle tue realtà produttive.

Corrispondenza della capacità

È necessaria un"euristica di base per la selezione basata sullo spessore del pannello e sulla velocità di getto.

• Per carichi leggeri (450 kg - 600 kg): utilizzarli per oscuramenti interni di finestre, telai di porte o rivestimenti architettonici sottili da 50 mm.

• Carico medio (900 kg - 1.000 kg): ideale per solai standard fino a 150 mm di spessore e ambienti con vibrazioni moderate.

• Carichi pesanti (1.800 kg - 2.100 kg+): obbligatorio per pannelli di pareti spesse e portanti, colonne profonde e cicli di vibrazione aggressivi ad alta frequenza.

Ecosistema dell"adattatore

Non valutare il magnete isolatamente. Consigliare al team di approvvigionamento di valutare l"ecosistema dell"adattatore del fornitore. I migliori fornitori offrono una vasta gamma di staffe intercambiabili. Determina se il fornitore può fornire o personalizzare adattatori che si adattino perfettamente agli stampi per bordi in legno o acciaio esistenti del tuo impianto. Se gli adattatori si adattano allentatamente, la precisione del magnete viene compromessa.

Verifica del venditore

Ritieni i tuoi fornitori responsabili delle loro dichiarazioni di performance. Chiedere agli acquirenti di richiedere report indipendenti sui test di pull. Produttori rinomati utilizzano macchine per prove di trazione digitali per verificare le loro valutazioni di trazione verticale. Richiedere inoltre le certificazioni dei materiali per quanto riguarda la custodia in acciaio e le qualità del neodimio. Chiarire i termini di garanzia, in particolare per quanto riguarda il degrado magnetico nel tempo. I materiali delle terre rare di alta qualità non dovrebbero perdere una potenza significativa alle normali temperature operative.

Passaggi successivi

Non revisionare mai ciecamente una massiccia linea di produzione. Si consiglia di iniziare con un test pilota controllato. Acquista un piccolo lotto di unità, forse dieci o venti, da eseguire su un unico tavolo di colata. Ciò consente al tuo team di verificare la resistenza al taglio alle frequenze di vibrazione effettive dell"impianto. Lascia che siano i tuoi lavoratori a maneggiare l"attrezzatura per vedere se i meccanismi di rilascio si adattano al tuo flusso operativo. Una volta confermato che il sistema mantiene perfettamente le tolleranze durante i forti spruzzi d"acqua, puoi procedere con sicurezza con l"implementazione completa in fabbrica.

Conclusione

Raggiungere dimensioni millimetriche nel calcestruzzo prefabbricato richiede molto più che manodopera qualificata; richiede una meccanica di fissaggio intelligente. Un gruppo magnetico di alta qualità è uno strumento di precisione abilmente mascherato da robusto strumento di fabbrica. Il suo vero valore risiede nell"eliminazione completa delle rilavorazioni, della rettifica e degli sprechi di materiale associati alle imprecisioni dimensionali.

• Il passaggio a un sistema magnetico rappresenta un aggiornamento operativo strategico che si ripaga da solo attraverso tempi di installazione della manodopera drasticamente ridotti.

• La precisione è garantita solo quando la forza di trazione verticale si traduce in una resistenza al taglio laterale sufficiente a resistere alle vibrazioni ad alta frequenza.

• Per mantenere la precisione dello spostamento zero è obbligatoria una rigorosa igiene operativa, in particolare la prevenzione degli spazi vuoti d"aria e il divieto di colpi di martello.

• Adattando la corretta capacità magnetica all"altezza e al materiale della cassaforma si evitano costose esplosioni durante getti pesanti di calcestruzzo.

Controlla i tuoi attuali tassi di scarto causati da errori dimensionali e perdite di stampi. Contatta un rappresentante tecnico-commerciale per calcolare le esatte specifiche del magnete richieste per i tuoi pannelli più pesanti e programma un test pilota per sperimentare in prima persona la precisione.

FAQ

D: Qual è la differenza tra un magnete per casseforme e un magnete per casseforme?

R: Nella maggior parte dei contesti industriali sono sinonimi. Tuttavia, i "magneti per casseforme" si riferiscono spesso ai gruppi completi di pulsantiere utilizzate sulle tavole prefabbricate, mentre i "magneti per casseforme" possono talvolta comprendere magneti da inserire o smussi magnetici.

D: Per quanto tempo i magneti di otturazione mantengono la loro forza di tenuta?

R: I magneti al neodimio perdono meno dell"1% della loro forza in 10 anni se sono protetti dal calore estremo (superiore a 80°C/176°F) e da gravi impatti fisici.

D: I sistemi di casseforme magnetici possono essere utilizzati con casseri in legno?

R: Sì. Staffe specializzate e adattatori avvitabili vengono utilizzati per fissare saldamente la scatola magnetica agli stampi per bordi in legno, offrendo la stessa precisione di posizionamento del tavolo in acciaio alle configurazioni delle casseforme in legno.

D: Perché il mio magnete otturatore scorre durante la fase di vibrazione del calcestruzzo?

R: Lo scivolamento è quasi sempre causato da un tavolo di colata sporco (residui di cemento che creano un traferro), dall"uso di un magnete con una forza di taglio insufficiente per l"altezza del getto o da un array magnetico interno danneggiato.
