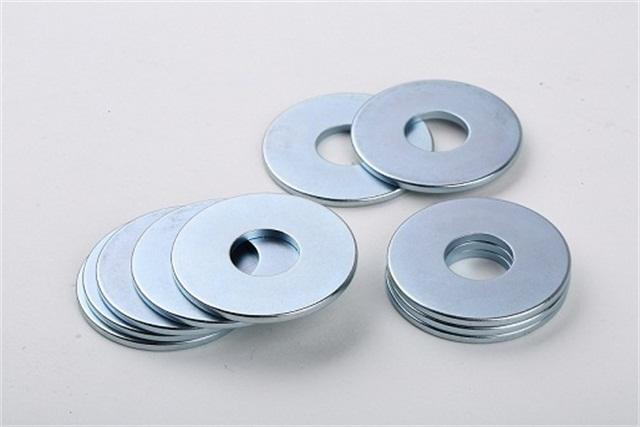

| Magneti al neodimio nei motori passo-passo |
| Forma | Squillo |
| Applicazione principale | Motore passo-passo |
| Placcatura | Tipo | Zn, NiCuNi, Ni chimico, resina epossidica, NiCuNi+resina epossidica, parilene |
| Livello di protezione | SST 12 ore, SST 24 ore, SST 48 ore, SST 72 ore, SST 168 ore |
| Grado | N54、N52M、N50H、N48SH、N45UH、N40EH e precedenti |
| Temperatura di lavoro | Da -20°C a 200°C |
| Dimensioni disponibili (mm) | OD | 6~200 |
| ID | 2~180 |
| Spessore della parete | 2~30 |
| Spessore della magnetizzazione | 0,5~50 |
| Magnetizzazione e confezionamento | Non magnetico, magnetizzato o magnetizzato multipolare, carta antiruggine, guarnizione,
materiale schiumogeno per celle interne per imballaggio sotto vuoto, cartone, scatola di plastica, pallet protettivo trasporto
consegna espressa, logistica, trasporto marittimo o aereo |
| Re: I dati di cui sopra sono solo per riferimento. Vi preghiamo di contattarci per maggiori dettagli |
Panoramica del prodotto
Ningbo Shine Magnetic Technology Co., Ltd. offre magneti al neodimio ad alte prestazioni progettati specificamente per motori passo-passo. Realizzata in materiale magnetico permanente di terre rare al neodimio-ferro-boro (NdFeB sinterizzato), questa serie di prodotti presenta un prodotto ad alta energia, un'elevata forza coercitiva e un'eccellente stabilità termica. È ampiamente utilizzato nei gruppi rotore di vari motori passo-passo a magneti permanenti (motori passo-passo PM) e motori passo-passo ibridi.
Essendo il componente principale del magnete permanente di un motore passo-passo, questi magneti determinano direttamente la coppia di uscita del motore, la precisione di posizionamento e la stabilità operativa. Rispetto ai tradizionali magneti in ferrite, i magneti al neodimio forniscono una coppia magnetica più forte, consentendo al motore di ottenere prestazioni superiori a livelli di corrente inferiori.
Vantaggi principali
1. Prodotto ad alta energia · Coppia elevata in dimensioni compatte
I prodotti sono disponibili in gradi che vanno da N35 a N54, con un prodotto energetico massimo (BH)max superiore a 50 MGOe. Un prodotto ad alta energia significa che viene generata una coppia di tenuta più forte per lo stesso volume, aiutando i motori passo-passo a ottenere una risposta start-stop più rapida e un controllo del posizionamento più preciso.
2. Eccellente stabilità alle alte temperature · Disponibili diversi gradi
Per risolvere i problemi di aumento della temperatura nei motori passo-passo durante il funzionamento a lungo termine o in condizioni di carico elevato, offriamo una serie completa di gradi resistenti alla temperatura:
Serie N: temperatura operativa massima 80°C, adatta per condizioni operative standard
Serie M (N52M): temperatura operativa massima 100°C
Serie H (N50H): temperatura massima di esercizio 120°C
Serie SH (N48SH): temperatura massima di esercizio 150°C
Serie UH (N45UH): temperatura massima di esercizio 180°C
Serie EH (N40EH): temperatura massima di esercizio 200°C
I magneti al neodimio ad alta temperatura di grado UH/EH sono particolarmente adatti per motori chiusi, apparecchiature automatizzate che richiedono un funzionamento continuo a lungo termine e applicazioni industriali in ambienti ad alta temperatura.
3. Magnetizzazione multipolare · Corrispondenza precisa dell'angolo di passo
Supporta la magnetizzazione unipolare o multipolare, con magnetizzazione personalizzata disponibile in base al numero di coppie polari richiesto dal cliente. La magnetizzazione multipolare garantisce la formazione di poli N e S alternati con precisione sulla superficie del rotore, che funzionano di concerto con il campo magnetico pulsato generato dagli avvolgimenti dello statore per ottenere un'uscita stabile ad angoli di passo standard come 1,8°, 7,5° e 15°.
4. Design ad anello/arco · Compatibile con le strutture dei motori tradizionali
La forma principale del prodotto è il magnete ad anello (Ring Magnet), sebbene su richiesta possano essere forniti anche magneti a segmenti a forma di arco (Arc Segment Magnet). Con una gamma di diametri esterni di 6–200 mm, una gamma di diametri interni di 2–180 mm, una gamma di spessori di parete di 2–30 mm e una gamma di spessori magnetizzati di 0,5–50 mm, questi prodotti possono soddisfare i requisiti di dimensioni del rotore per la stragrande maggioranza dei motori micro-passo, motori passo-passo di precisione e motori passo-passo di livello industriale presenti sul mercato.
Applicazioni
I magneti al neodimio per motori passo-passo sono ampiamente utilizzati nei gruppi rotori di motori nei seguenti campi:
Stampanti 3D: controllo preciso del movimento dell'ugello e della piattaforma
Macchine utensili CNC: movimento di avanzamento ad alta precisione
Apparecchiature per l'automazione dell'ufficio: meccanismi di alimentazione e posizionamento della carta in scanner, fotocopiatrici e stampanti
Dispositivi medici: azionamenti di precisione in pompe per infusione e strumenti analitici
Sorveglianza di sicurezza: controllo della rotazione per telecamere PTZ
Automazione industriale: giunti robotizzati e azionamenti di trasportatori in linee di produzione automatizzate
Elettronica automobilistica: regolazione elettrica degli specchietti retrovisori e motorini per alzacristalli
In queste applicazioni, i rotori a magneti permanenti al neodimio forniscono una maggiore densità di coppia, consentendo ai motori di fornire una maggiore forza motrice in spazi di installazione limitati, mantenendo al contempo un funzionamento regolare a bassa velocità e capacità di risposta rapida di avvio-arresto.
