Magneti con vaso filettato: come scegliere il design con filettatura interna ed esterna

L'integrazione sicura di gruppi magnetici in applicazioni industriali, di vendita al dettaglio o strutturali rappresenta una sfida ingegneristica unica ed impegnativa. Gli ingegneri devono costantemente bilanciare la massima forza di tenuta con i limiti spaziali ristretti e lo stress meccanico continuo. Sebbene i tradizionali magneti con base in acciaio forniscano una forza magnetica ottimale su un solo lato, la scelta della filettatura di montaggio sbagliata può causare problemi strutturali significativi. La scelta tra una filettatura femmina interna o un perno maschio esterno influisce su tutto, dall'integrità strutturale al potenziale guasto meccanico. Uno stile di montaggio non corrispondente porta rapidamente a frustranti interferenze di assemblaggio.

Questa guida stabilisce un quadro di valutazione rigoroso e basato su parametri. Imparerai come scegliere il design del magnete con vaso filettato corretto per i requisiti specifici del tuo progetto. Tralasciamo di proposito le specifiche di laboratorio relative alle condizioni ideali. Ci concentriamo invece interamente sui vincoli ingegneristici del mondo reale, sulle dinamiche di carico e sulle pratiche di implementazione sicure. Alla fine di questo articolo capirai esattamente come specificare questi componenti con sicurezza.

Punti chiave

• Le filettature interne sono ottimali per il montaggio a incasso e ambienti con limiti di spazio rigidi, che richiedono un bullone esterno per il fissaggio.

• Le filettature esterne (prigionieri) semplificano il montaggio a foro passante su pannelli e staffe, fissati con un dado standard.

• Le prestazioni nel mondo reale dipendono fortemente dalle dinamiche di carico; i magneti con base in acciaio eccellono nella trazione verticale diretta ma richiedono elementi di attrito aggiuntivi o supporto meccanico per carichi di taglio (scorrevoli) pesanti.

• La sicurezza dell"implementazione si basa sul rispetto delle tolleranze di lavorazione, sulla prevenzione di un serraggio eccessivo (che rischia la frattura del magnete) e sulla considerazione di fattori ambientali come il calore e la corrosione.

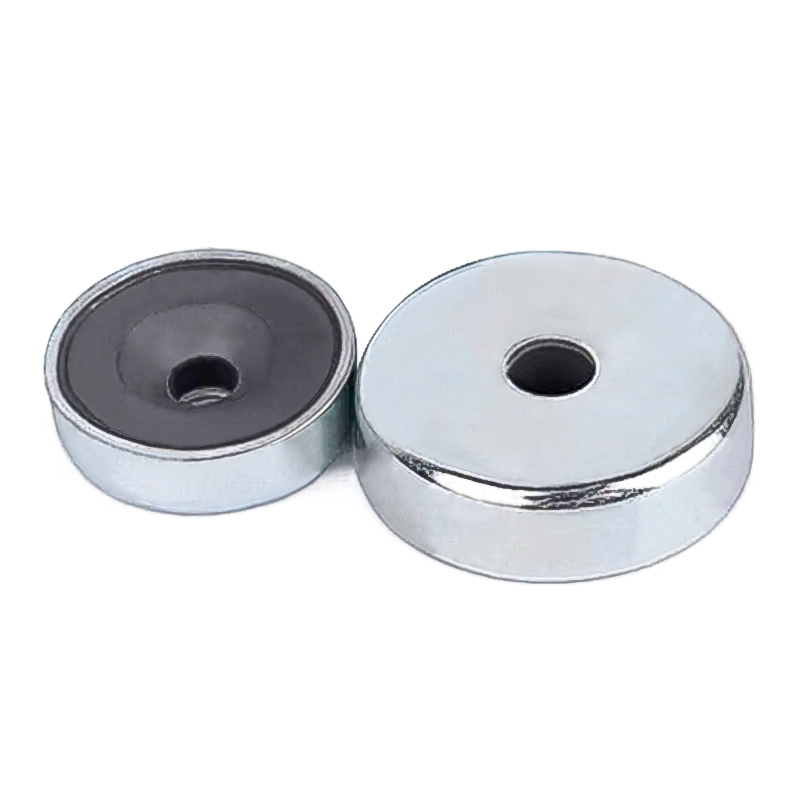

Valutazione dei magneti con base in vaso con filettatura interna: casi d"uso e limitazioni

Comprendere il profilo strutturale della filettatura femmina interna è fondamentale per una corretta integrazione. La presa filettata interna si trova completamente a filo o leggermente al di sotto della superficie superiore dell"alloggiamento in acciaio. I produttori progettano la coppa in acciaio in modo che circondi completamente il magnete. Questa geometria specifica centralizza il campo magnetico sulla faccia attiva. Protegge efficacemente i lati e la parte posteriore dall"emissione di campi magnetici vaganti. La presa filettata consente di avvitare un bullone filettato separato direttamente nel gruppo.

Dovresti applicare criteri specifici per determinare se un thread interno è adatto al tuo progetto. Considera i seguenti criteri di successo ideali:

• Applicazioni che richiedono un"installazione rigorosamente a basso profilo. Offrono una sporgenza verticale minima sopra la superficie di montaggio.

• Assemblaggi che necessitano della massima flessibilità. Mantieni la possibilità di scegliere la lunghezza esatta del bullone. Puoi anche selezionare tipi di testa specifici come teste svasate o esagonali.

• Installazioni di apparecchiature sospese. Questi ambienti spesso richiedono la sostituzione frequente di un gancio filettato o di un golfare.

Tuttavia, è necessario rispettare scrupolosamente alcuni vincoli di implementazione. Il rischio più critico riguarda l’utilizzo di bulloni troppo lunghi. Un lungo bullone finirà per toccare il fondo all"interno della coppa d"acciaio. Quando si applica una coppia di rotazione a un bullone con il fondo, la pressione si trasferisce direttamente verso il basso. Questa pressione estrema frattura facilmente il fragile materiale magnetico interno. Distrugge immediatamente il componente. È necessario calcolare sempre con precisione la profondità della filettatura. Assicurarsi di lasciare uno spazio adeguato alla base del foro filettato.

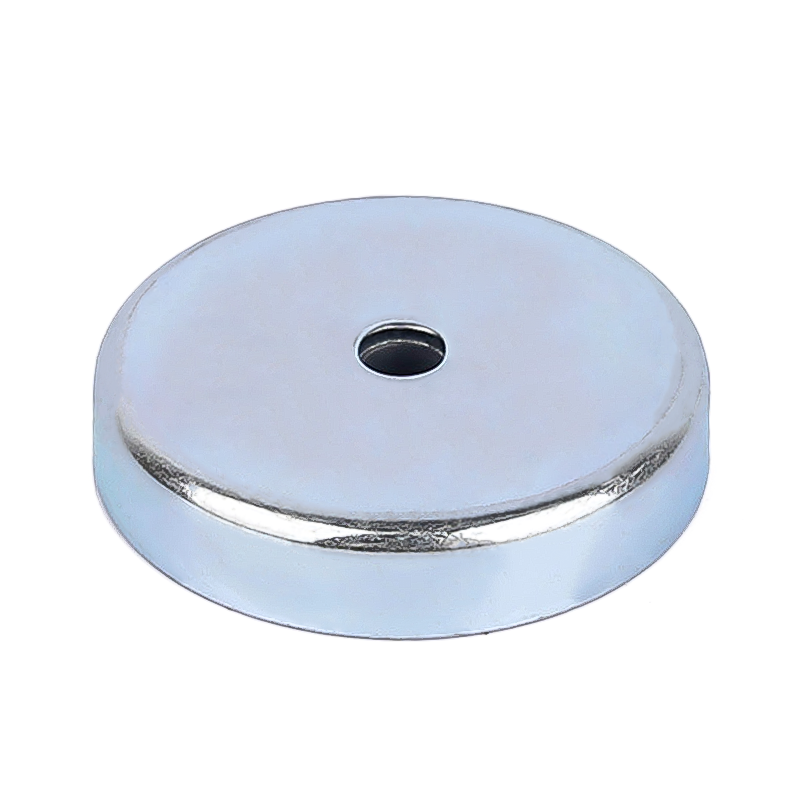

Valutazione dei magneti con base in vaso con filettatura esterna: casi d"uso e limitazioni

I design con filettatura esterna presentano un profilo strutturale altamente distinto. Utilizzano uno stelo filettato maschio sporgente comunemente noto come perno. I produttori integrano questo perno direttamente nella parte superiore dell"alloggiamento in acciaio. Forma un"unità unica, continua e solida. Non è necessario un bullone separato per fissarlo. Questo design integrato semplifica molti requisiti hardware.

Queste unità eccellono in ambienti ingegneristici molto specifici. Considera i seguenti criteri di successo ideali per i perni esterni:

• Scenari di montaggio a foro passante. Basta far passare il perno attraverso una staffa in lamiera o un pannello acrilico. Quindi, fissalo saldamente utilizzando un dado standard e una rondella ad anello diviso.

• Linee di assemblaggio rapide. La gestione di una singola parte integrata consente un notevole risparmio di tempo. Gli addetti alla produzione non hanno bisogno di destreggiarsi tra bulloni e magneti separati contemporaneamente.

• Installazioni a foro cieco in materiali secondari. È possibile infilare il perno direttamente in un foro filettato in un dispositivo più grande in alluminio o plastica.

I vincoli di implementazione ruotano fortemente attorno alla rigidità dimensionale. La dimensione dell"asse z rimane completamente fissa. Un perno troppo lungo spesso richiede un taglio fisico. In alternativa, potrebbe essere necessario inserire più rondelle o distanziatori per colmare il divario. Al contrario, se il perno è troppo corto, si compromette immediatamente la sicurezza. Un impegno insufficiente del filo porta a un improvviso guasto meccanico sotto forte stress. È necessario misurare accuratamente lo spessore del pannello prima di specificare la lunghezza del perno.

Matrice decisionale: dinamica dei carichi e integrazione meccanica

Gli ingegneri spesso interpretano erroneamente i dati sulla forza di attrazione magnetica. I numeri di forza di trazione pubblicizzati presuppongono condizioni ideali. Assumono una trazione diretta e perpendicolare. Presumono inoltre che il materiale target sia una piastra d"acciaio spessa e perfettamente piatta. Le condizioni del mondo reale raramente corrispondono a questi parametri di laboratorio. Il carico di taglio rappresenta una dinamica fisica completamente diversa. Si verifica quando un magnete scivola lungo una superficie verticale di acciaio. La gravità tira il carico parallelamente alla superficie di montaggio. In questi casi, la capacità di trattenimento diminuisce drasticamente. La capacità di taglio è tipicamente pari solo al 15-20% della forza di trazione diretta massima.

I carichi dinamici influiscono pesantemente su tutte le connessioni filettate. Le vibrazioni costanti della macchina possono allentare lentamente il gruppo nel tempo. Dovresti incorporare in modo proattivo fluidi frenafiletti. I composti a media resistenza funzionano meglio per la maggior parte delle applicazioni. Le rondelle di sicurezza meccaniche aiutano anche a fissare il giunto in modo permanente. Inoltre, consigliamo vivamente le varianti rivestite in gomma. I rivestimenti in gomma aumentano drasticamente l"attrito superficiale. Questo maggiore attrito aiuta a prevenire rotazioni indesiderate e scivolamenti verso il basso.

La precisione dimensionale rimane non negoziabile per integrazioni strette. È necessario verificare sempre attentamente gli standard di filettatura metrica ISO. Cerca designazioni esatte come M3, M4, M6 o M8 prima di ordinare. È inoltre necessario tenere conto delle tolleranze standard delle coppe in acciaio. Un filo allentato compromette l"intera tenuta strutturale. Richiedete sempre tolleranze di lavorazione strette al vostro fornitore.

Tabella della capacità di carico e delle contromisure

Selezione dei materiali: bilanciamento della forza magnetica e dell"ambiente

La scelta del materiale magnetico corretto determina il successo del progetto a lungo termine. Il neodimio (NdFeB) rappresenta lo standard industriale indiscusso per i requisiti di alta resistenza. Fornisce un"enorme potenza di tenuta con un ingombro estremamente compatto. Ciò lo rende ideale quando lo spazio fisico è strettamente limitato. Consente di progettare assiemi più piccoli e leggeri.

La ferrite (ceramica), tuttavia, offre un"alternativa altamente economica. Funziona eccezionalmente bene in ambienti ad alta temperatura dove il neodimio fallisce. Scegli la ferrite quando le restrizioni relative alle dimensioni fisiche sono minime. Occupa più spazio ma offre un eccellente rapporto qualità-prezzo e stabilità termica.

Il degrado ambientale rovina rapidamente i componenti scarsamente specificati. L"umidità e le sostanze chimiche aggressive degradano rapidamente i materiali magnetici grezzi. L"ambiente operativo previsto deve dettare i requisiti di rivestimento. La placcatura standard Ni-Cu-Ni (nichel-rame-nichel) funziona eccezionalmente bene per uso interno generale. Fornisce un"eccellente resistenza alla corrosione di base. Per ambienti esterni o umidi difficili, scegli invece le opzioni rivestite in gomma. Offrono una protezione superficiale superiore e prevengono efficacemente l"ingresso di umidità.

È necessario osservare rigorosamente i soffitti termici. Il superamento della temperatura massima di esercizio provoca una perdita magnetica irreversibile. I gradi standard di neodimio in genere si degradano rapidamente al di sopra degli 80°C (176°F). Una volta che il calore smagnetizza il materiale, il gruppo non recupererà la sua resistenza originale dopo il raffreddamento. Verificare sempre il grado di temperatura specifico.

Processo di valutazione dei materiali passo dopo passo

1. Calcola le limitazioni spaziali esatte e l"ingombro massimo della tua area di assemblaggio.

2. Determinare la temperatura operativa ambientale massima assoluta che il componente dovrà affrontare.

3. Identificare eventuali elementi corrosivi nell"ambiente, inclusa elevata umidità o esposizione chimica.

4. Seleziona il neodimio per la massima resistenza in spazi ristretti oppure scegli la ferrite per applicazioni ad alto calore attente al budget.

Tabella comparativa dei materiali

Due diligence sugli appalti e rischi comuni di implementazione

Gli ingegneri spesso sottovalutano la fragilità meccanica dei materiali magnetici sinterizzati. Li trattano erroneamente come componenti in acciaio solido. I metalli sinterizzati non hanno intrinsecamente l"elasticità dell"acciaio standard. Una coppia eccessiva di una connessione filettata rappresenta un errore critico e comune. Una forza di rotazione eccessiva deforma facilmente la coppa d"acciaio circostante. Questa sottile distorsione frantuma immediatamente il fragile magnete fissato all"interno. È necessario utilizzare sempre una chiave dinamometrica calibrata durante l"installazione. Stabilisci un valore di coppia massimo rigoroso per i lavoratori della catena di montaggio.

La miscelazione di metalli diversi crea gravi problemi a lungo termine. Ciò diventa particolarmente problematico in ambienti bagnati o altamente umidi. Ad esempio, l"abbinamento di un bullone in acciaio inossidabile con un alloggiamento zincato standard favorisce la corrosione galvanica. I metalli diversi reagiscono chimicamente in presenza di umidità. Questa reazione accelera la ruggine e provoca un rapido decadimento strutturale. Puoi facilmente mitigare questo rischio. Utilizzare rondelle di nylon isolanti per separare i metalli. In alternativa, garantire la completa compatibilità dei materiali con tutto l"hardware di fissaggio.

Non accettare mai dichiarazioni vaghe sulle prestazioni da fonti non verificate. È necessario implementare rigorosi protocolli di convalida dei fornitori. Seleziona solo i fornitori che forniscono prontamente grafici verificabili della forza di tenuta. Questi grafici tecnici devono tenere esplicitamente conto dei traferri specifici. Devono inoltre mostrare cali di prestazioni al variare dello spessore della lamiera di acciaio. Inoltre, richiedere certificazioni di conformità agli standard. Assicurarsi che tutti i componenti rispettino rigorosamente le normative RoHS e REACH prima di finalizzare qualsiasi acquisto in grandi quantità.

Conclusione

La scelta tra un design con filettatura interna ed esterna dipende in ultima analisi dai parametri di spazio libero. È necessario mappare accuratamente l"accesso al montaggio e calcolare attentamente la direzione principale del carico applicato. Riconoscere la grande differenza tra forza di trazione diretta e forza di taglio previene guasti catastrofici sul campo.

Il prossimo passo richiede di andare oltre le schede tecniche teoriche. Consigliamo vivamente di valutare i prototipi fisici nel vostro ambiente applicativo reale. Richiedere file CAD dimensionali dettagliati a un fornitore qualificato per verificare eventuali interferenze di assemblaggio. Proteggi campioni fisici per testare le forze di trazione nel mondo reale. Infine, testa questi gruppi direttamente rispetto alle superfici specifiche della tua applicazione per convalidare accuratamente i tuoi margini di sicurezza.

FAQ

D: Posso lavorare o reinfilare un magnete con base in acciaio da solo?

R: Lo sconsigliamo vivamente. La lavorazione genera un intenso calore localizzato. Questo calore smagnetizza facilmente il materiale interno in modo permanente. Inoltre, la perforazione introduce forti vibrazioni. Queste vibrazioni probabilmente frantumeranno il nucleo magnetico altamente fragile, rendendo il componente completamente inutilizzabile.

D: Perché il magnete con base in acciaio filettato non riesce a sostenere il peso pubblicizzato nella mia applicazione?

R: Diverse variabili causano prestazioni inferiori. Potresti attaccarlo a un bersaglio metallico sottile, che si satura rapidamente. Le superfici irregolari creano dannosi vuoti d"aria. I rivestimenti verniciati agiscono come ostacoli fisici, indebolendo significativamente il campo magnetico. Infine, potresti applicare la forza in taglio anziché in trazione perpendicolare diretta.

D: Qual è l"impegno minimo del filo richiesto per la sicurezza?

R: In questo caso si applicano le migliori pratiche meccaniche standard. Assicurarsi che l"impegno della filettatura sia almeno pari al diametro completo del bullone o del prigioniero. Tuttavia, evitare rigorosamente di toccare il fondo del bullone nei potenziometri con filettatura interna. Il fondo crea un"enorme pressione che frattura il materiale interno.

D: I magneti con base in acciaio filettati sono adatti per l"uso esterno?

R: Sì, ma solo con un"adeguata protezione ambientale. Le versioni standard grezze si corroderanno rapidamente sotto la pioggia. Consigliamo vivamente varianti in poliuretano o rivestite in gomma. In alternativa, specificare alloggiamenti in acciaio inossidabile di grado marino. Questi design specializzati prevengono la ruggine grave e impediscono il rigonfiamento del magnete interno.
