Inquadrare la selezione del materiale tra un magnete in ferrite e una soluzione al neodimio è un collo di bottiglia ingegneristico critico. La scelta del materiale magnetico sbagliato ha un impatto diretto sulle spese del ciclo di vita del prodotto. Inoltre, aumenta l'ingombro fisico e aumenta il tasso di guasti sul campo. Non puoi permetterti di indovinare durante la fase di progettazione.
Il neodimio funge da standard industriale per l’energia pura. Tuttavia, la ferrite fornisce spesso una stabilità superiore in ambienti estremi. Offre questa affidabilità a una frazione del costo. Gli ingegneri devono valutare attentamente queste variabili per proteggere i margini di profitto.
Questa guida salta la parte scientifica di base. Ci concentriamo invece sulla valutazione commerciale, sulla scalabilità della catena di fornitura e sui rischi di implementazione. Il nostro obiettivo è aiutare i team di progettazione e acquisti a finalizzare la distinta base (BOM). Imparerai esattamente come bilanciare le richieste di prestazioni con i vincoli di budget.
Punti chiave
Resistenza rispetto alle dimensioni: il neodimio fornisce fino a 1,4 Tesla (2-7 volte più potente della ferrite), rendendolo obbligatorio per spazi ristretti, mentre la ferrite richiede un ingombro maggiore per una potenza equivalente.
Resilienza ambientale: i magneti in ceramica di ferrite sono naturalmente resistenti alla corrosione e effettivamente acquisiscono coercività (resistenza alla smagnetizzazione) all'aumentare della temperatura, mentre il neodimio standard si degrada rapidamente sopra gli 80°C e arrugginisce senza placcatura protettiva (Ni-Cu-Ni).
Costo e volatilità: la ferrite costa circa l'80% in meno al chilogrammo con prezzi altamente stabili; Il prezzo del neodimio oscilla fortemente a causa delle dinamiche della catena di approvvigionamento delle terre rare.
Efficienza a livello di sistema: la scelta dipende dai cicli di lavoro: il neodimio riduce i costi energetici del ciclo di vita nei motori ad uso continuo, mentre la ferrite è economicamente superiore per le applicazioni ad uso occasionale.
Dimensioni fondamentali della valutazione: prestazioni e vincoli fisici
Resa magnetica e miniaturizzazione
È necessario valutare la resa magnetica rispetto allo spazio disponibile. Il neodimio produce circa 1,4 Tesla. Al contrario, la ferrite produce tra 0,2 e 0,5 Tesla. Ciò significa che il neodimio è da due a sette volte più forte per lo stesso volume.
Questo divario di forza introduce il 'paradosso della miniaturizzazione'. L'elevata forza magnetica consente agli ingegneri di ridurre le dimensioni dei componenti circostanti del motore. Puoi usare meno rame nelle tue bobine. È possibile progettare un alloggiamento più piccolo e leggero. Nei dispositivi compatti come i sistemi audio automobilistici o i motori dei veicoli elettrici (EV), questi risparmi di spazio compensano facilmente il costo più elevato dei magneti. Se il tuo prodotto richiede un fattore di forma ridotto, il neodimio è solitamente l'unica scelta ingegneristica praticabile. Se lo spazio non è un vincolo, un magnete in ferrite offre ampia potenza a un prezzo inferiore.
Dinamica termica e ambienti operativi
La temperatura determina le prestazioni magnetiche. È necessario abbinare il materiale all'ambiente operativo.
Realtà ad alta temperatura: il neodimio standard perde rapidamente la sua forza magnetica una volta che le temperature superano gli 80°C. Se hai bisogno del neodimio in ambienti caldi, devi acquistare costosi gradi AH per alte temperature. Al contrario, la ferrite funziona in modo sicuro fino a temperature comprese tra 250°C e 300°C. Ancora più impressionante è il fatto che la sua coercività aumenta man mano che fa più caldo. Guadagna circa lo 0,27% in resistenza alla smagnetizzazione per grado Celsius di calore.
Degradazione dovuta al freddo: la ferrite fatica in ambienti sotto zero. Perde efficacia sotto 0°C. Se progettate attrezzature invernali o unità di refrigerazione commerciale, la ferrite può deludervi. Il neodimio mantiene la sua integrità strutturale e magnetica molto meglio in condizioni di freddo estremo, rendendolo la specifica più sicura per temperature gelide.
Migliore pratica: verificare sempre la temperatura operativa massima del prodotto e la temperatura ambiente più bassa di conservazione prima di selezionare un materiale.
Corrosione ed esposizione chimica
È necessario valutare le vulnerabilità ambientali nelle prime fasi del ciclo di progettazione. Il neodimio contiene un'enorme quantità di ferro. Ciò garantisce una rapida ossidazione. Se si utilizza il neodimio senza una placcatura superficiale intatta, solitamente un rivestimento in nichel-rame-nichel (Ni-Cu-Ni), si arrugginirà e si disintegrerà.

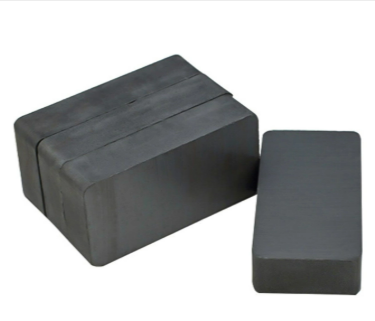

Al contrario, i magneti in ceramica di ferrite sono già ossidati. Sono costituiti da ossidi metallici ferromagnetici. Questa struttura chimica li rende permanentemente inossidabili. È possibile utilizzarli in applicazioni umide, umide o marine senza alcuna lavorazione secondaria o rivestimento protettivo.
Caratteristica | Neodimio | Ferrite |
Resa magnetica | ~1,4 Tesla (molto alto) | 0,2 - 0,5 Tesla (moderato) |
Temp. operativa massima | 80°C (standard) / Fino a 230°C (gradi AH) | 250°C - 300°C |
Prestazioni sotto zero | Eccellente | Scarso (perde coercitività sotto 0°C) |
Resistenza alla corrosione | Basso (richiede placcatura Ni-Cu-Ni) | Estremamente alto (naturalmente resistente alla ruggine) |
Economia delle materie prime e scalabilità della catena di fornitura
Materie prime e costi del ciclo di vita del sistema
I prezzi di base delle materie prime favoriscono fortemente la ferrite. Il neodimio costa in genere tra $ 30 e $ 40 al chilogrammo. La ferrite costa solo dai 5 ai 10 dollari al chilogrammo. Tuttavia, il prezzo delle materie prime non racconta tutta la storia. È necessario calcolare i costi del ciclo di vita del sistema in base al ciclo di lavoro.
Le applicazioni a servizio continuo traggono enormi vantaggi dal neodimio. Ad esempio, i compressori HVAC funzionano costantemente. L'efficienza magnetica superiore del neodimio riduce i costi operativi dell'elettricità per tutta la durata del prodotto. Il risparmio energetico ripaga rapidamente il costoso magnete. Le applicazioni intermittenti favoriscono fortemente la ferrite. Le chiusure delle porte degli elettrodomestici e i motori della lavatrice funzionano occasionalmente. Non durano abbastanza a lungo da generare risparmi energetici significativi, rendendo la ferrite la scelta economicamente superiore.
Costi di lavorazione e fabbricazione
È necessario tenere conto del rapporto costo-macchina, soprattutto per le microparti. La ferrite è una ceramica altamente fragile. Quando si tenta di lavorare piccoli componenti in ferrite, si riscontrano tassi di scarto elevati. Il materiale si scheggia e si rompe durante la fabbricazione.
Per le parti su scala millimetrica, il neodimio è spesso più economico da fabbricare. Anche se il neodimio grezzo costa di più, la sua tolleranza strutturale durante la lavorazione di precisione riduce gli sprechi. Risparmiate denaro sui rendimenti della catena di montaggio quando lavorate con componenti microscopici al neodimio.
Stabilità dell’approvvigionamento e conformità ESG
I rischi della catena di fornitura definiscono il procurement moderno. L’estrazione di terre rare per il neodimio è soggetta a un’intensa volatilità geopolitica dei prezzi. Inoltre, l’estrazione di questi elementi delle terre rare richiede un rigoroso controllo ambientale, sociale e di governance (ESG). Il processo di estrazione comporta notevoli rischi di contaminazione del suolo e dell’acqua.
La ferrite utilizza abbondanti materie prime come ossido di ferro, stronzio e bario. Ciò fornisce una catena di fornitura altamente stabile. I prezzi raramente oscillano. Ancora più importante, offre un profilo di basso rischio ambientale. Gli acquirenti aziendali che danno priorità a rigorosi mandati ESG spesso si rivolgono alla ferrite per evitare il peso etico e ambientale dell’estrazione di terre rare.
Rischi di implementazione e considerazioni sulla sicurezza
Fragilità meccanica e rischi di assemblaggio
È necessario documentare e gestire i rischi legati alla movimentazione nel reparto di assemblaggio. Il neodimio possiede una forza di attrazione estrema. Se i lavoratori li maneggiano in modo improprio, i magneti al neodimio si incastreranno insieme su un banco di lavoro. Si scontrano ad alta velocità e si frantumano all'istante.
Questo crea schegge affilate. Introduce gravi rischi per la sicurezza dei lavoratori durante l'assemblaggio in fabbrica. È necessario rispettare rigide regole di distanziamento e indossare occhiali protettivi. Anche la ferrite è fragile, ma è intrinsecamente molto più debole. Non volerà attraverso un tavolo per scontrarsi con un altro pezzo. Ciò rende molto più sicura e semplice la gestione manuale da parte degli operatori di linea.
Errore comune: la mancata fornitura di strumenti distanziatori adeguati durante l'imballaggio di componenti al neodimio comporta una massiccia perdita di inventario a causa di danni da frantumazione.
Interferenza magnetica e degrado dei componenti
Gli assemblaggi di materiali misti richiedono un'attenta pianificazione spaziale. È necessario avvisare i team di ingegneri dell'interferenza magnetica. I potenti magneti al neodimio smagnetizzeranno permanentemente un magnete in ferrite se posizionati nelle immediate vicinanze. Il campo più forte può addirittura invertire completamente i poli della componente più debole.
Inoltre, è necessario tenere conto dei vincoli di conformità medica. I dispositivi di consumo contenenti neodimio richiedono una schermatura rigorosa. Hanno anche bisogno di etichette di avvertenza aggressive a causa dei rischi di interferenza del pacemaker. Il campo più debole della ferrite genera molto meno attrito normativo. Raramente interferisce con gli impianti medici a distanze standard per i consumatori.
Logica di selezione: cosa dovresti specificare?
La scelta del materiale corretto richiede una valutazione disciplinata dei vincoli principali del prodotto. Utilizzare la seguente logica per finalizzare la specifica.
Specificare Neodimio se:
I vincoli di volume e peso sono i colli di bottiglia principali. Il settore aerospaziale, l'elettronica mobile e le bobine vocali audio di precisione richiedono un ingombro fisico minimo.
L'applicazione funziona frequentemente in ambienti sotto zero, come attrezzature invernali per esterni o congelatori commerciali.
L'efficienza energetica del sistema in funzionamento continuo supera i costi iniziali della distinta base. Il risparmio energetico giustificherà il prezzo più alto.
Specificare un magnete in ferrite se:
L'applicazione dà priorità al costo unitario più basso possibile rispetto alle dimensioni. I separatori industriali standard e i driver degli altoparlanti di grandi dimensioni beneficiano di questa scala.
Il prodotto funziona in ambienti umidi, corrosivi o ad alta temperatura fino a 250°C. Non avrai bisogno di costosi involucri o rivestimenti protettivi.
I mandati ESG aziendali richiedono di ridurre al minimo la dipendenza dalle terre rare per raggiungere gli obiettivi di sostenibilità ed evitare rischi geopolitici di approvvigionamento.
Conclusione
La decisione tra ferrite e neodimio raramente è un semplice dibattito tra materiali deboli e materiali forti. È un compromesso altamente calcolato. È necessario bilanciare l'efficienza spaziale, la stabilità termica e l'economia della catena di fornitura per fare la scelta giusta.
Come passaggio successivo, consigliamo agli ingegneri di definire le temperature massime di esercizio e l'ingombro disponibile dell'alloggiamento prima di richiedere campioni di prototipi. Dovresti anche consigliare al tuo team di procurement di eseguire modelli di costo olistici. Garantire che includano i costi di produzione secondari, come i rivestimenti antiruggine obbligatori per il neodimio e i tassi di scarto di lavorazione per le ceramiche fragili. L'adozione di questi passaggi garantisce un lancio del prodotto più affidabile e redditizio.
FAQ
D: Posso sostituire un magnete al neodimio con un magnete in ferrite per risparmiare sui costi?
R: Solo se l'alloggiamento del prodotto può ospitare un magnete da 2 a 7 volte più grande per ottenere la stessa forza di attrazione magnetica.
D: Perché i magneti in ceramica di ferrite non richiedono un rivestimento protettivo?
R: Perché sono realizzati con ossido di ferro e carbonato di bario/stronzio; il materiale è già completamente ossidato, rendendo chimicamente impossibile la ruggine.
D: È sicuro utilizzare magneti in ferrite e neodimio nello stesso dispositivo?
R: No. Posizionandoli nelle immediate vicinanze il campo del neodimio più forte provocherà una smagnetizzazione permanente o un'alterazione della polarità del componente di ferrite.
D: Quale magnete resiste meglio al caldo estremo?
R: Ferrite. Il neodimio standard si degrada rapidamente oltre gli 80°C, mentre la ferrite rimane stabile e aumenta addirittura la sua resistenza alla smagnetizzazione fino a 300°C.
