I produttori di prefabbricati spesso valutano i magneti per casseforme basandosi esclusivamente sulla loro forza di trazione verticale nominale. Potresti vedere etichette che pubblicizzano capacità di 900 kg o 2100 kg. Tuttavia, la capacità effettiva di un impianto di prefabbricazione dipende interamente dalle condizioni del letto di colata. Un magnete è forte quanto la superficie sottostante.
Sopravvalutare l’adesione magnetica su letti di colata non ottimali crea gravi rischi aziendali. Una debole adesione porta allo spostamento della cassaforma durante il consolidamento del calcestruzzo. Questo spostamento causa versamenti di calcestruzzo, imprecisioni dimensionali e, in definitiva, elementi in calcestruzzo scartati. Perdi tempo, manodopera e materiali costosi.
Abbiamo scritto questo articolo per delineare gli esatti parametri fisici, materiali e operativi del letto di colata richiesti. Imparerai come massimizzare il ROI e la sicurezza delle configurazioni del tuo sistema di casseforme magnetiche . Comprendendo queste variabili è possibile prevenire costosi errori di produzione.
Punti chiave
Dipendenza dal materiale: i letti di colata standard in acciaio al carbonio garantiscono la massima adesione magnetica; i letti in acciaio inossidabile o altamente legati riducono notevolmente la forza di tenuta.
Soglie di spessore: i letti di fusione devono soddisfare i requisiti di spessore minimo (tipicamente 8 mm–12 mm) per raggiungere la saturazione magnetica e prevenire la fuoriuscita di forza.
La penalità del traferro: anche strati microscopici di cemento indurito, ruggine pesante o agenti distaccanti densi creano traferri che degradano esponenzialmente la resistenza al taglio e alla trazione.
Attrito contro trazione: mentre i magneti sono progettati per la trazione verticale, la cassaforma prefabbricata fallisce a taglio (scorrevole). La finitura della superficie del letto determina il coefficiente di attrito necessario per resistere allo scorrimento indotto dal vibratore.
La fisica dell"adesione: materiali ideali per il letto di colata
La composizione del materiale del tuo letto di colata determina il successo complessivo dei tuoi sistemi magnetici. I magneti richiedono una superficie ferromagnetica altamente permeabile per funzionare correttamente. Se il materiale resiste al flusso magnetico, la forza di tenuta crolla.

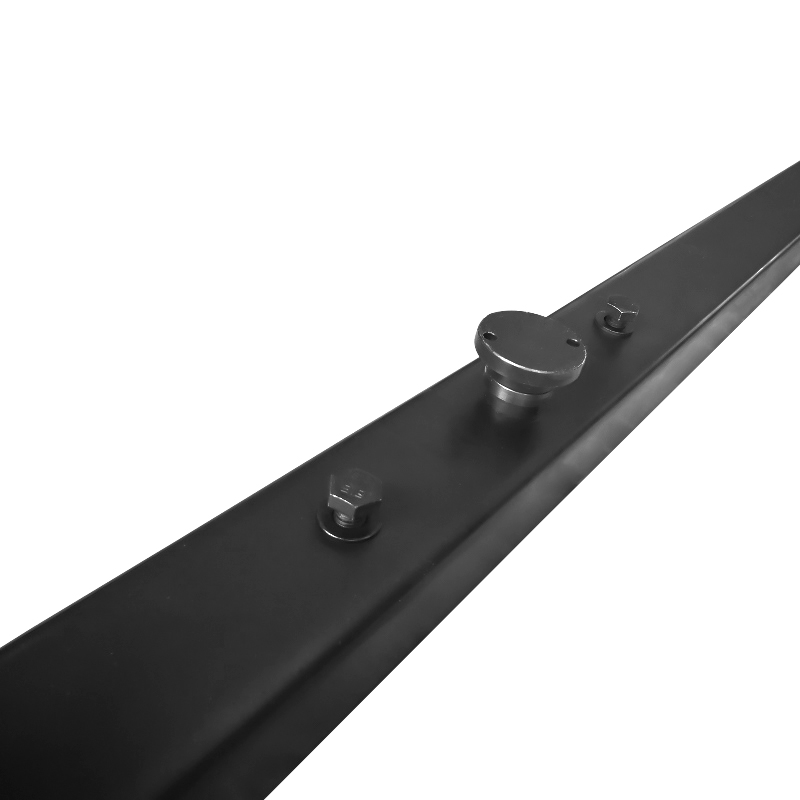

Predominanza dell"acciaio al carbonio (S235 / S355 / Q235)
L"acciaio al carbonio strutturale standard fornisce il percorso ferromagnetico ottimale. Gradi come S235, S355 e Q235 possiedono un"eccellente permeabilità magnetica. Le linee di flusso magnetico viaggiano liberamente attraverso questi metalli. Si ricollegano al magnete in modo efficiente. Questo ciclo ininterrotto crea la massima adesione verso il basso.
Quando si posiziona un magnete su acciaio al carbonio di alta qualità, raggiunge la sua forza nominale massima. Il basso contenuto di carbonio consente ai domini magnetici nell"acciaio di allinearsi rapidamente. Consigliamo vivamente letti in acciaio al carbonio per tutte le operazioni di prefabbricazione pesanti. Garantisce una presa affidabile e sicura.
La limitazione dell"acciaio inossidabile
Alcuni impianti di prefabbricazione utilizzano rivestimenti in acciaio inossidabile per ottenere finiture architettoniche incontaminate. Tuttavia, l’acciaio inossidabile austenitico (come i gradi 304 o 316) è praticamente non magnetico. L"alto contenuto di nichel e cromo distrugge il ferromagnetismo.
L'applicazione di standard magneti per casseforme direttamente sull'acciaio inossidabile austenitico li renderà inutilizzabili. Non afferreranno il tavolo. Se hai bisogno di letti in acciaio inossidabile, devi adattarti. Per utilizzare la cassaforma magnetica avrai bisogno di binari in acciaio fissati meccanicamente o piastre di ancoraggio in acciaio al carbonio integrate.
Variabili di lega e durezza
Le leghe di acciaio estremamente dure o specializzate rappresentano un"altra sfida. Gli acciai temprati ad alto tenore di carbonio talvolta mostrano una permeabilità magnetica inferiore. La stretta struttura cristallina resiste all"allineamento del dominio magnetico.
Se il tuo letto di fusione utilizza leghe temprate, potresti notare un calo della forza di tenuta della linea di base. È necessario compensare questa limitazione. Avrai bisogno di magneti di qualità superiore per ottenere esattamente lo stesso potere di tenuta. Testa sempre il tuo tipo di acciaio specifico prima di effettuare un acquisto in blocco.
Spessore minimo della piastra di base per la saturazione magnetica
Il materiale del letto è solo metà dell’equazione. Lo spessore fisico del tavolo di colata è altrettanto critico. I magneti richiedono una massa metallica sufficiente per incanalare il loro immenso potere.
Comprendere la saturazione magnetica
Puoi pensare alle linee di flusso magnetico come all"acqua che scorre attraverso un tubo. Una sottile lamiera d"acciaio si comporta come un tubo molto stretto. Soffoca il flusso. Le linee di flusso magnetico necessitano di una massa materiale sufficiente per viaggiare attraverso il tavolo.
Se il letto è troppo sottile, raggiunge prematuramente la saturazione magnetica. Il magnete non può sfruttare tutta la sua forza. Il campo magnetico in eccesso passa semplicemente attraverso il fondo del tavolo. All"aria aperta si perde preziosa forza di adesione.
Requisiti di spessore di base
Per evitare la penetrazione magnetica, i letti devono soddisfare soglie di spessore specifiche. Queste soglie si adattano alla forza del magnete.
Magneti per carichi leggeri (450 kg–600 kg): è necessario uno spessore del letto compreso tra 6 mm e 8 mm. Ciò garantisce la completa saturazione per i magneti con smusso e blocco più piccoli.
Magneti per carichi pesanti (900 kg–2100 kg+): è necessario uno spessore minimo del letto compreso tra 10 mm e 12 mm. I massicci magneti a forma laterale richiedono acciaio spesso per assorbire tutta la loro potenza magnetica.
Rischio di tabelle sottili
Usare un enorme magnete da 2100 kg su un tavolo in acciaio da 5 mm è un errore ingegneristico critico. Non produrrà 2100 kg di forza. L"acciaio sottile si satura immediatamente. Potresti raggiungere solo 800 kg di forza di trazione effettiva. Il campo magnetico in eccesso spreca la tua capacità e il tuo investimento. Hai pagato più del dovuto per una forza che fisicamente non puoi usare.
Planarità superficiale e coefficiente "Air Gap".
Un tavolo spesso in acciaio al carbonio non significa nulla se la superficie non è uniforme. L"adesione magnetica richiede un contatto assolutamente a filo. Qualsiasi separazione tra la base magnetica e il tavolo crea un traferro.
La legge dell"inverso del quadrato in pratica
La forza magnetica non si degrada linearmente. Ne consegue una relazione di inverso del quadrato. La forza di tenuta diminuisce drasticamente all"aumentare della distanza tra il fondo del magnete e il letto in acciaio. Anche un gap microscopico distrugge le prestazioni.
Tabella: impatto stimato dei gap aerei sulla forza di tenuta
Dimensioni del traferro (mm)
Perdita stimata della forza di tenuta (%)
Conseguenza pratica
0,0 mm (a filo)
0%
Massima resistenza al taglio; sicurezza ottimale.
0,5 mm
15% - 25%
Minore rischio di scivolamento in caso di forti vibrazioni.
1,0 mm
30% - 50%
Elevato rischio di esplosione della cassaforma.
3,0 mm
70% - 85%
Guasto totale del sistema; il magnete si sposta facilmente.
Residuo di calcestruzzo e lattime
Una pulizia quotidiana inadeguata dei letti rappresenta un enorme rischio operativo. Gli schizzi di calcestruzzo, il lattime e il liquame indurito si accumulano rapidamente. Uno spazio di 1 mm causato da schizzi di cemento può ridurre la capacità di tenuta di un magnete fino al 30-50%. Devi raschiare e spazzolare religiosamente i tavoli. Un tavolo pulito è un tavolo sicuro.
Ruggine e vaiolatura
I tavoli prefabbricati invecchiati soffrono di degrado ambientale. La forte vaiolatura della superficie impedisce il contatto a filo. Gli strati di ruggine agiscono come isolanti non magnetici. Se il tuo tavolo è molto bucherellato, il magnete poggia su minuscole punte di acciaio. Dondola avanti e indietro. Questo effetto ponte distrugge il circuito magnetico.
Standard di tolleranza
È necessario stabilire tolleranze di planarità realistiche per la superficie del letto di fusione. Il tavolo non deve deviare più di 1 mm su un bordo dritto di 2 metri. Ciò garantisce che la base magnetica si incastri perfettamente. Previene oscillazioni, ponti e improvvisi cedimenti di taglio durante il getto.
Variabili operative: agenti distaccanti, attrito e temperatura
Al di là dell"acciaio fisico, le condizioni ambientali determinano il rendimento dei tuoi sistemi. I liquidi e il calore alterano drasticamente il comportamento magnetico.
Agenti di rilascio (olio di forma) rispetto alla forza di taglio
I letti prefabbricati devono essere oliati per sformare con successo i pannelli. Tuttavia, un forte accumulo di agenti distaccanti agisce come un lubrificante. È necessario comprendere la differenza tra forza di trazione verticale e forza di taglio.
I magneti sono progettati per la trazione verticale (sollevamento verso l"alto). Ma le casseforme prefabbricate raramente si sollevano. Non riesce a taglio (scorrevole lateralmente). La cassaforma spinge verso l"esterno contro il magnete. L"olio riduce il coefficiente di attrito tra il magnete e il letto.
Ciò aumenta il rischio di scivolamento della cassaforma durante le vibrazioni ad alta frequenza. Un tavolo ben oliato potrebbe richiedere un magnete da 2100 kg solo per resistere ad una spinta laterale di 400 kg. Applicare l"olio per forme in strati sottili e uniformi. Evitare pozzanghere spesse vicino alla base magnetica.
Letti di fusione riscaldati (sistemi di polimerizzazione)
Le temperature di polimerizzazione accelerata incidono gravemente sui magneti di otturazione. Molti impianti di prefabbricazione utilizzano la stagionatura a vapore o a letto fluido riscaldato per accelerare la produzione.
I magneti al neodimio standard sono altamente sensibili al calore. Possono perdere la forza magnetica temporanea o permanente se la temperatura del letto supera le soglie specifiche. Tipicamente, questa soglia è compresa tra 80°C e 100°C per i magneti standard di grado N.
Se la tua pianta si surriscalda, devi adattarti. Raccomandiamo di acquistare magneti resistenti alle alte temperature (come il neodimio della serie M, H o SH). Queste leghe specializzate sopravvivono ai letti di polimerizzazione riscaldati senza degradarsi nel tempo.
Valutazione della preparazione del tuo impianto (selezione e test)
Non acquistare mai un sistema di casseforme magnetiche alla cieca. Devi prima valutare la tua infrastruttura esistente. Gli ingegneri di produzione dovrebbero seguire protocolli rigorosi.
Conduzione di un audit pre-acquisto
Prima di emettere un ordine di acquisto, controlla le tue tabelle. Gli ingegneri di produzione devono misurare accuratamente lo spessore attuale del letto.
Utilizzare uno spessimetro ad ultrasuoni per controllare la profondità dell"acciaio.
Verificare il tipo di acciaio specifico del produttore dell"attrezzatura originale.
Valutare il degrado medio della superficie. Cerca ruggine pesante, vaiolature e accumuli di cemento.
Mappa le aree peggiori del tuo impianto di produzione.
Protocollo di test pilota
Richiedi sempre magneti campione per i test pilota. Consiglia alla tua squadra di eseguire un test di forza di taglio sulla sezione con il funzionamento peggiore del letto di fusione. Non limitarti a testare la tabella più pulita e nuova.
Testare la sezione peggiore stabilisce una linea di base realistica. Se il magnete rimane fermo sull"acciaio fortemente bucherellato, funzionerà perfettamente ovunque. Applicare celle di carico orizzontali per misurare l"esatta resistenza allo scorrimento durante la vibrazione attiva.
Corrispondenza delle valutazioni dei magneti alla realtà
Utilizza i dati di audit per creare un quadro decisionale. Potrebbe essere necessario aumentare la forza del magnete. Se il letto è bucherellato o leggermente sottile, la compensazione è fondamentale.
Ad esempio, se i tuoi calcoli ingegneristici richiedono 900 kg di forza, non acquistare un magnete da 900 kg per un tavolo più vecchio. Procurarsi un magnete di potenza superiore, ad esempio un"unità da 1350 kg. L"acquisto di magneti più potenti funge da fattore di sicurezza ingegneristica. Supera i traferri, la lubrificazione ad olio e le piccole imperfezioni dell"acciaio.
Conclusione
Un sistema di casseforme magnetiche è affidabile tanto quanto la superficie su cui si fissa. Non puoi aspettarti le massime prestazioni su tavole di colata sottili, sporche o fortemente legate. La fisica del ferromagnetismo richiede acciaio al carbonio spesso e pulito per ottenere una tenuta ottimale.
La preparazione della superficie e la manutenzione del letto sono molto più economiche della rilavorazione strutturale. La raschiatura del lattime e il controllo dell"applicazione dell"olio di forma prevengono gli scoppi del pannello. Garantisce che i tuoi elementi in calcestruzzo soddisfino rigorose tolleranze dimensionali.
Ti invitiamo a verificare oggi stesso le tue tabelle di colata. Utilizzare i criteri sopra delineati prima di finalizzare le specifiche di approvvigionamento per i nuovi magneti per casseforme . Misura lo spessore del letto, controlla la presenza di vaiolature e comprendi le temperature di polimerizzazione. L'adozione di questi passaggi garantisce un'operazione di prefabbricazione più sicura e redditizia.
FAQ
D: I magneti per casseratura possono essere utilizzati su letti di colata in legno?
R: No. I magneti richiedono una superficie ferromagnetica. I letti in legno richiedono piastre d"acciaio incorporate o binari d"acciaio fissati meccanicamente per utilizzare sistemi magnetici.
D: Come posso compensare un letto di fusione in acciaio più vecchio e fortemente bucherellato?
R: Frequente spazzolatura meccanica, utilizzando magneti ad alta capacità per superare la perdita di traferro o utilizzando magneti con piastre di base integrate che migliorano l"attrito.
D: Il tipo di vibratore prefabbricato influisce sulla forza del magnete richiesta?
R: Sì. I vibratori esterni del tavolo ad alta frequenza creano forti forze laterali. Se il letto è eccessivamente oliato o non livellato, sono necessari magneti di potenza superiore per impedire lo scorrimento a taglio rispetto alla vibrazione interna dell"asta.
D: Posso lasciare i magneti di otturatore agganciati sui letti riscaldati durante la notte?
R: Sì, a condizione che la temperatura ambiente del letto rimanga rigorosamente al di sotto della soglia massima di temperatura operativa dello specifico gruppo al neodimio (solitamente 80°C per le unità standard).
